En yeni E460N Takım Ön Ayar Makinesi, yeni nesil gelişmiş takım ön ayar makinelerimiz için ikinci seviye seçenek olarak geliştirilmiştir.
Kolonun artan kesiti ve boyutu, 600 mm'ye kadar ek stabilite sağlar ve bu yapı, eksen taşıyıcıda daha fazla güvenilirlik sağlar. Mekanik eksenli fren ve kontrol sistemi önceki modele göre tamamen güncellenmiştir ve son olarak en belirgin şekilde operatör paneli, kamera ve sütundan uzakta bulunan tek bir dokunmatik ekran sisteminde birleştirilmiştir.

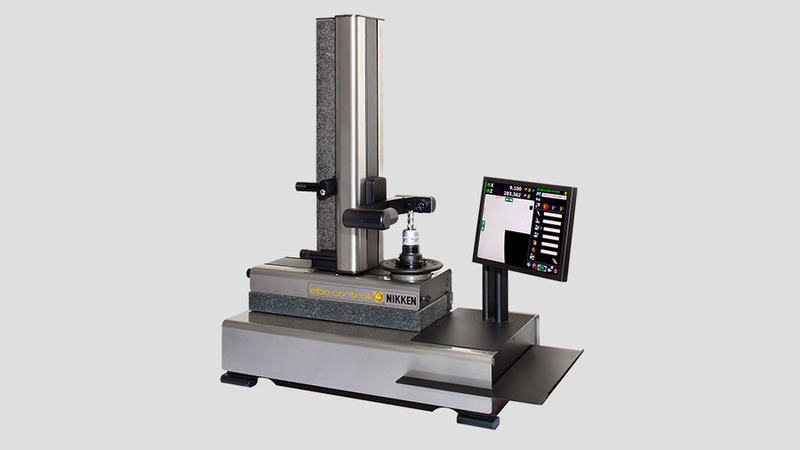

Tezgah monteli olarak tasarlanan E460N, doğal granit gövde ve kolonu, paslanmaz çelik konstrüksiyon ve TFT 15 ”renkli dokunmatik ekranla birlikte ergonomik tasarıma sahiptir. Dokunmatik Ekran, sezgisel bir menü sistemi aracılığıyla operatör tarafından tam kontrol ve seçeneklere ulaşım elektronik imkanlarla, benzersiz olan operasyonel ve işlevsel basitlik sağlar. E460N'nin yeni ve önemli özelliği, iş milini / takımı 360 derece döndürme yeteneğidir ve ön ayarlayıcı, takım için maksimum yarıçap / çap ve uzunluğu otomatik olarak kaydeder ve görüntüler.
-
Hassas İş Mili Sistemi tamamen değiştirilebilir ve adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldıran tek parça bir kartuş kullanır.
-
DNC sisteminiz aracılığıyla çalışan TdSIX, makine kontrolörüne ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürür.
-
Sistem aynı zamanda çok sayıda CNC takım tezgahı kontrolörüne uyacak şekilde takım ofsetlerinin anında doğru koda dönüştürülmesini sağlayan bir Post Processor yardımcı programı içerir.
Post işlemcisi
Sistem aynı zamanda çok sayıda CNC takım tezgahı kontrolörüne uyacak şekilde takım ofsetlerinin anında doğru koda dönüştürülmesini sağlayan bir Post Processor yardımcı programı içerir. Benzer sistemlerin aksine, çok sayıda Post Processor varyasyonu sisteme standart olarak dahil edilmiştir. Hepsi bireysel makine gereksinimlerini karşılamak için özelleştirilebilir ve düzenlenebilir.
İşmili Sistemi
Tek parça adaptör kullanan (önceki E450N modeliyle uyumlu) tamamen değiştirilebilir bir Mil Sistemine sahiptir - adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldırır. Yeni sistem ayrıca, işmili içindeki takım konumunun sorunsuz olması ve konumun güvenliği için vakum ile çekerek tutuş sağlar.
E460N BROŞÜR
(PDF - 4.85 MB)
TEKNIK BILGILER
Ölçme aralığı: Çap maks. 400 mm (radyus 200 mm); yükseklik maks. 600 mm.
Standart mekanik/elektronik ve optik ekipman:
Maksimum doğruluğu garanti etmek için doğal granitten yapılmış gövde ve kolon: doğrusallık maks.
Hata 2 μm / Mt - Taylor Hobson res.1 μm / Mt. Elektronk sertifika.
ELBO CONTROLLI NIKKEN Optik cam cetvel AS 371 Lineer dönüştürücü: Eksen çözünürlüğü: X = 1 μm, Z = 1 μm.
Yüksek mekanik direnç ve uzun ömür sunan çelik makine yapısı.
ISO/BT/HSK/VDI…. vs. Değiştirilebilir iş mili tutucu. (belirtilecek) Maks. Salgı hatası < 2 μm.
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (Toplam 4 ad.)
İşmili tutucusu dönüşünün manuel olarak frenlenmesi.
Arşimed sipiral yayı ile sabit yük (karşı dengeleyici bir kütle olarak).
Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 6,4 x 6,4 mm.
30 kat büyütme.
Bi-telesentrik lens.
Netlik çemberindeki hatayı ortadan kaldırmak için düşük F / Sayısında Çift mercek.
Halka lensli kırmızı ışık episkopik LED aydınlatıcı, kırmızı ışıklı diaskopik LED noktasal aydınlatıcı.
Makinanın kullanıcı arayüzü:
TFT 15” renkli dokunmatik ekran.
Intel Atom D.C. fansız anakart.
UBUNTU LINUX işletim sistemi.
Hard diskte veri depolama.
X ve Z eksenlerinin maksimum 2mm/sn hız ile kontrolü.
Standart yazılım:
Operatör-tezgah arayüzü, tek ekran işlevi ile basit ve sezgisel.
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi Oluşturma ve / veya tek takım.
Otomatik CNC tezgah orijini seçimi.
Takım seti ve ofsetleri için Post Processor.
Takım setine ait dosya yazdırma.
Teorik ölçümler ve tolerans yönetimi.
Kullanım dışı haller için örtü.
Boyutlar: Uzunluk = 1070 mm, Yükseklik = 1140 mm, Genişlik = 595 mm. Net ağırlık: 135 Kg.
E460N Takım Ön Ayar Makinesi (1)
(PDF - 216 KB)
E460N Takım Ön Ayar Makinesi (2)
(PDF - 732 KB)
E460N | |
---|---|
X Ekseni Ölçüsü (Çap) | 400 |
Z Ekseni Ölçüsü (Boy) | 600 |
Doğal Granit Gövde ve Kolon | ✓ |
Değiştirilebilir İş Mili Sistemi | ✓ |
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu | ✗ |
Değiştirilebilir İş Mili Maks. salgısı | 4µm |
İş Milinin Otomatik Dönüşü | ✗ |
0 ° -90 ° -180 ° -270 ° derecelerde pozisyonlama. | Option |
İş Mili Freni | Manual |
İşmili Tanımlama Sistemi (NFC tanıma) | ✗ |
Sıkma Sistemi | Vacuum |
Takım Ölçme Kapasitesi | ✓ |
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme) | ✗ |
Ana Kamera Sistem Çözünürlüğü | 1µm |
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) | 6.4mm x 6.4mm |
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı) | ✗ |
Ana Kamera Büyütme | 30X |
İkincil Kamera Sistemi Büyütme | ✗ |
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü | 1µm |
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü | ✗ |
Dokunmatik Ekran Sistemi (Operatör Arayüzü) | TFT 15" |
Klavye ve Maus | ✗ |
Elektronik / İşlemci | Intel Atom Fanless Motherboard |
Yazılım / İşletim Sistemi | Ubuntu Linux |
Veri depolama | SSD |
Elbo Controlli NIKKEN Takım Yönetim Yazılımı | TdSIX |
Takım Seti Yönetimi ve genel amaçlı post prosesör | ✓ |
DXF Dosya Alma ve Oluşturma | ✗ |
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)? | ✓ |
Elbo Controlli NIKKEN TiD ? | ✓ |
Elbo Controlli NIKKEN TP32 ? | ✓ |
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'? | ✗ |
