NIKKEN’in standart takım tutma çözümleri, seçilen kombinasyona bağlı olarak, kesici çapının dört katı olan mesafede üç mikronluk salgıyı garanti edebilir ve sağlayabilir. Bu durum ve yetenek, herhangi bir işlem veya malzeme için optimum performans, güvenilirlik ve takım ömrü sağlar.

Bununla birlikte, bu parametrelerin dışındaki bir takım uzunluğunda veya daha eski bir tezgah iş milinde bu tür bir yeteneği düşünürsek, üç mikronluk bir orijinal doğruluk ölçeklenir ve çapın dört katından daha büyük herhangi bir genişletilmiş mesafeye orantılı olarak arttırılır (tabii ki ortaya çıkan hata Daha az hassas çözümler için daha büyüktür) Bu durumun sonucu, kontrol edilmezse, hem takım ömründe hem de performansta zararlı bir azalma olabilir - kimsenin istemediği bir durum!

NIKKEN, bu soruna karşı koymak ve her uzunluktaki fiziksel bitmenin hassas bir şekilde kontrol edilmesine ve korunmasına izin vermek için ZERO-FIT'i geliştirdi ve piyasaya sürdü. Bu kontrol, hem takımın ömrünü hem de parçanın yüzey kalitesini iyileştirir.

  • İki seçenek-Tek Çözüm

    Hem Multi lock (CZF) hem de Slim chuck (SZF) konfigürasyonlarında mevcuttur.

  • Basit Hassas Ayar

    Kesme kenarı salgısının mutlak kontrolü.

  • Kamlı Ayar Halkası

    Mükemmel doğruluk için tekli veya üçlü Kam tasarımıyla mevcuttur.

  • Doğruluğun Çok Yönlü "0" Uyumu

    Ya takım ön ayar makinesida ya da doğrudan tezgah iş milinde.

  • Anında Takım Ömrü İyileştirme

    20 mikronluk bir salgı 3 mikrona düşürüldüğünde takım ömrü 5 kata kadar artabilir

  • NIKKEN Döner Tablalar için de uygundur

    Ön panel montajı için flanş stili seçenekleri mevcuttur.

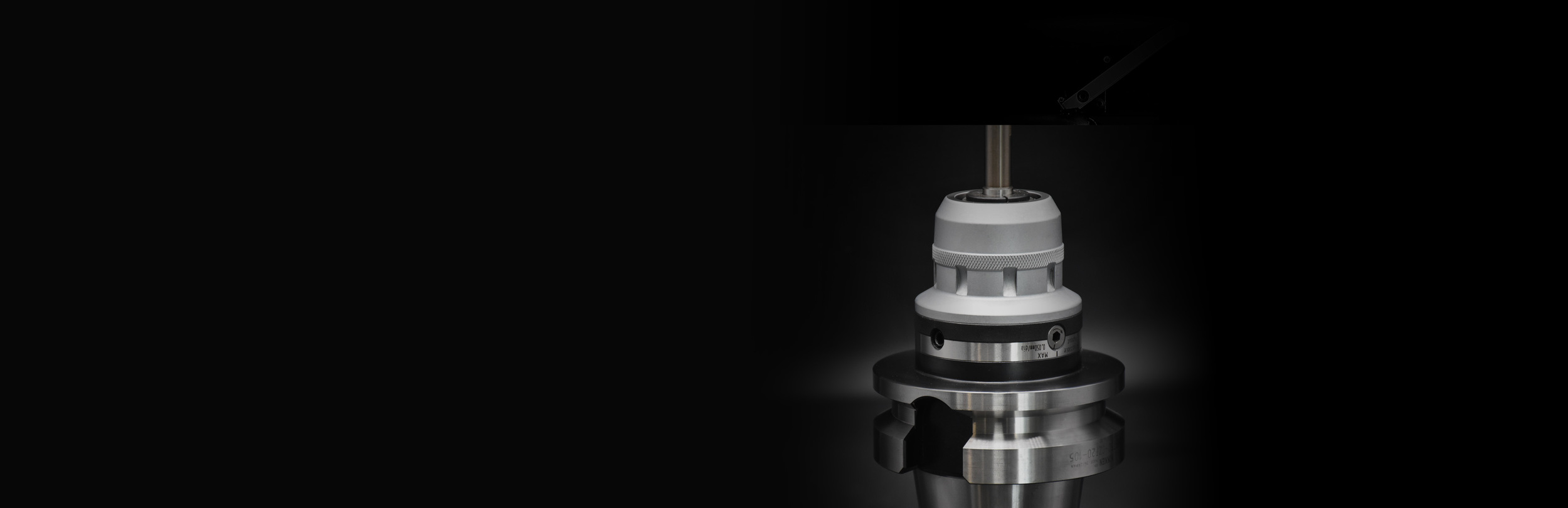

Zero-Fit çözümü, pazar lideri iki takım tutucu çözümümüzde mevcuttur. Rulmanlı tutucu (CZF) ve Slim Chuck 8 dereceli Pens tutucu(SZF). Her ikisi de, çapta 50 mikrona kadar fiziksel bir ayarlama sağlayan dahili bir kam sistemine sahip, hassas bir şekilde dengelenmiş bir ayar halkasına sahiptir. Nikken Rulmanlı Tutucusu için ayarlama halkası, artırılmış temas çapına sahip somunun hemen arkasına monte edilmiştir ve Slim Chuck için halka, doğrudan "V" flanşının önündedir. Her iki sistem de tam olarak aynı şekilde çalışır: Başlangıç salgısı ölçülür, kam halkası maksimum hata noktasına döndürülür ve ardından ölçülen değeri yarıya indirmek için kam ilerletilir.

ZERO-FIT TUTUCU KATALOĞUNU İNDİRİN

(PDF - 3.54 MB)

Zero-Fit, tek bir ayar kamıyla veya bir seçenek olarak 3 noktalı bir kam sistemiyle mevcuttur. 3 noktalı çözüm, ilk ayarlama için merkezi bir 'ana kam' ve ardından doğruluğun daha fazla ince ayarlanması için ana makinenin solunda ve sağında iki ek kam sağlar (3 noktalı seçenek tüm Zero-Fit tutucular için mevcut değildir - lütfen daha fazla bilgi için kontrol edin).

Zero-Fit serisine eklenen yeni bir yenilik ve Zero-Zero çözümümüzdür. Zero-Zero taretlerini kullanan tornalama makineleri ve CNC torna tezgahları için özel olarak tasarlanmıştır.
Tutucu, Zero-Fit ile aynı şekilde salgının radyal ayarını sağlamakla kalmaz, aynı zamanda taretin merkez hattı ile iş mili ekseninin merkez hattı arasındaki herhangi bir yanlış hizalamanın da iyi olmasını sağlamak için benzersiz bir eksenel ayarlama sistemine sahiptir.
