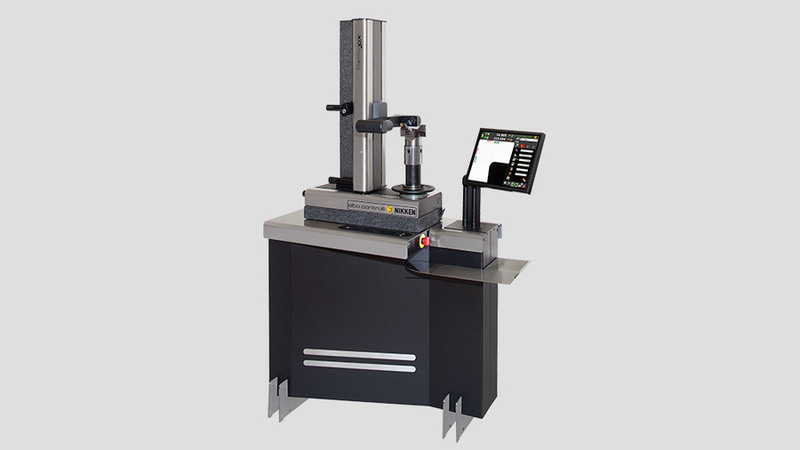

Hathor SIX Takım Ön ayar makinası, kendi entegre tabanı üzerinde duracak şekilde tamamen bağımsız olarak tasarlanmıştır; Hathor SIX, büyük bir dijital kamera ve dokunmatik ekran menü sistemiyle bir araya getirilen granit gövde ve paslanmaz çelik konstrüksiyona sahiptir - bu yeni elektronik imkanlar, benzersiz ve işlevsel basitlik sağlar.

Yeni elektronik kontrolun özellikleri: ölçüm / denetim araçları, makine orijinleri ve takım setlerinin işlevlerinin entegre yönetimi için Linux işletim sistemine sahip güçlü fansız bir PC.Entegre dokunmatik ekran sayesinde kullanım kolaylığı.

  • Hassas İş Mili Sistemi tamamen değiştirilebilir ve tek parça kartuş kullanır - adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldırır.

  • DNC sisteminiz aracılığıyla çalışan TdSIX, makine kontrolörüne ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürür.

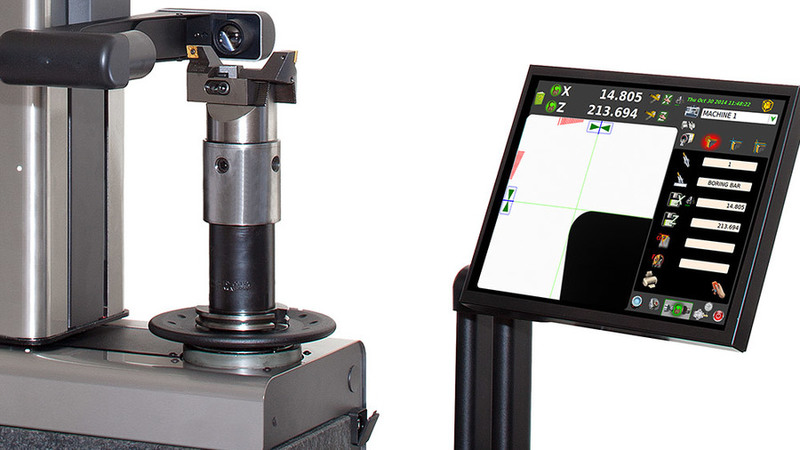

  • Dokunmatik ekran menü sistemiyle birleştirilmiş büyük bir dijital kamera - bu yeni elektronik imkanlar benzersiz operasyonel ve işlevsel basitlik sağlar.

İş Mili Sistemi

Tamamen değiştirilebilir ve tek parça kartuş kullanan bir Mil Sistemine sahiptir, bu da adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldırır. İş milinin içinde, takım sıkmayı elekrtonik olarak onaylayan yenilikçi universal mekanik sıkma sistemimiz bulunmaktadır (artık HSK tutucu saplarına uyacak bir seçenek olarak da mevcuttur).

Yazılım paketi

Hathor SIX modelimize ayrıca TdSIX yazılım paketimiz dahildir. DNC sisteminiz aracılığıyla çalışan TdSIX, tezgah kontrolörüne ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürür.

HATHOR 6 BROŞÜR

(PDF - 1.47 MB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 400 mm (radyus 200 mm); yükseklik maks. 600 mm.

Standart mekanik/elektronik ve optik ekipman:
Gövde ve kolon doğal granitten yapılmıştır: Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
ELBO CONTROLLI NIKKEN optik cam cetvel AS 371 Lineer dönüştürücü HP sertifikalı.
Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.
Yüksek mekanik mukavemet ve uzun ömür sunan paslanmaz çelik makine yapısı, deforme olmayan çelikten kendiliğinden ayarlı desteklerle zemine monte edilmiştir.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (Toplam 4 ad.).
Üniversal elektro mekanik takım tutma (sadece ISO).
İş mil tutucu dönüşünün pnömatik-mekanik frenlemesi.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 6,4 x 6,4 mm.
30 kat büyütme.
Bi-telesentrik lens.
Netlik çemberindeki hatayı ortadan kaldırmak için düşük F / Sayısında Çift mercek.
Halka lensli kırmızı ışık episkopik LED aydınlatıcı, kırmızı ışıklı diaskopik LED noktasal aydınlatıcı.

Makinanın kullanıcı arayüzü:
TFT 15” renkli dokunmatik ekran.
Intel Atom D.C. fansız anakart.
UBUNTU LINUX işletim sistemi.
Hard diskte veri depolama.
X ve Z eksenlerinin maksimum 2mm/sn hız ile kontrolü.

Standart Yazılım:
Operatör-tezgah aryüzü, tek ekran işlevi sayesinde basit ve sezgiseldir.
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım.
Otomatik CNC tezgah orijini değişimi.
Takım seti ve ofsetleri için Post Prosesör.
Takım setine ait dosya yazdırma.
Teorik ölçüm ve tolerans yönetimi.
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1240 mm, Yükseklik = 1840 mm, Genişlik = 558 mm. Net ağırlık: 185 Kg.

Hathor SIX
X Ekseni Ölçüsü (Çap) 400
Z Ekseni Ölçüsü (Boy) 600
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu
Değiştirilebilir İş Mili Maks. salgısı 2µm
İş Milinin Otomatik Dönüşü
0 ° -90 ° -180 ° -270 ° derecelerde pozisyonlama.
İş Mili Freni Pneumatic
İşmili Tanımlama Sistemi (NFC tanıma)
Sıkma Sistemi Manual / Mechanical
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü 1µm
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 6.4mm x 6.4mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı)
Ana Kamera Büyütme 30X
İkincil Kamera Sistemi Büyütme
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü 1µm
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü
Dokunmatik Ekran Sistemi (Operatör Arayüzü) TFT 15"
Klavye ve Maus
Elektronik / İşlemci Intel Atom Fanless Motherboard
Yazılım / İşletim Sistemi Ubuntu Linux
Veri depolama SSD
Elbo Controlli NIKKEN Takım Yönetim Yazılımı TdSIX
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
