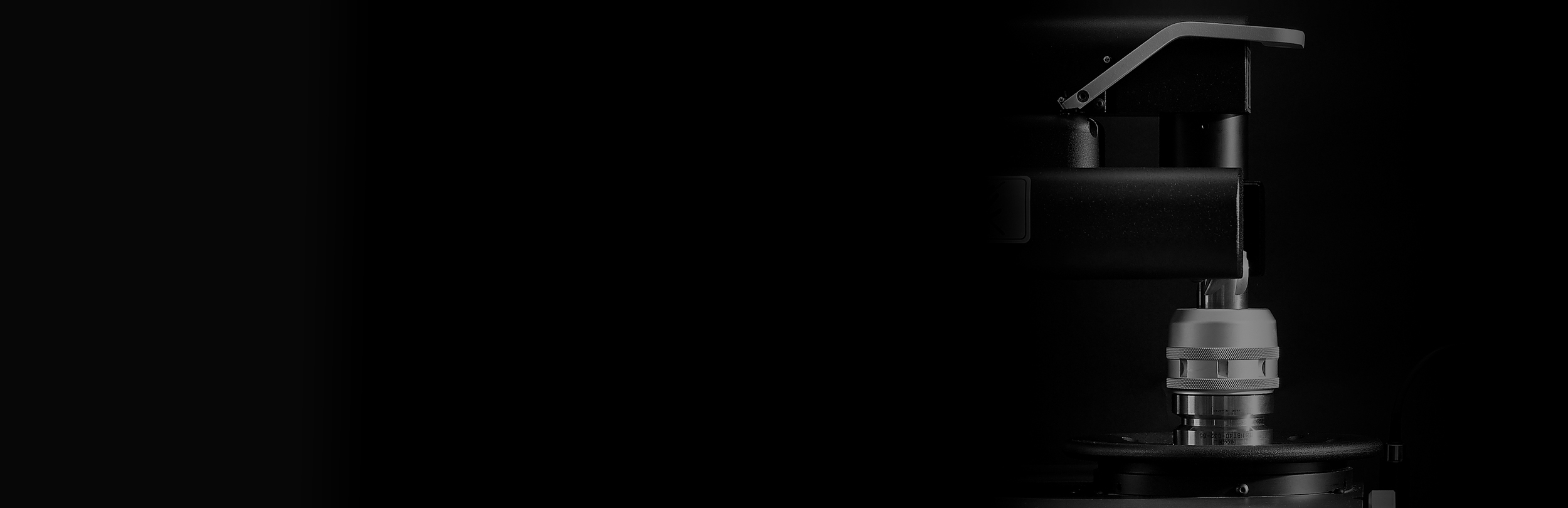

E68LA Takım ön ayar makinası

En gelişmiş takım ön ayar makinelerimizden biri olan E68LA, E68L'nin otomatik odaklama yapabilen tipidir. Otomatik odaklama işlevi, tek ve çok kenarlı kesiciler için arama ve otomatik ölçüm yapılmasına olanak vererek daha yüksek bir hassasiyet seviyesi sağlar.

Hepsi kendi başına oldukça yetenekli olan düşük spesifikasyon modelleriyle karşılaştırıldığında, imalat, performans ve tasarım (özellikle elektronik ve yazılım kapasitesi) önemli avantajlar sağlar.

Kendi tabanı üzerinde bağımsız olarak tasarlanmıştır; E68LA, gövde taşlanmış granit ve paslanmaz çelik konstrüksiyona sahip olup, endüstriyel PC yapısına sahiptir büyük bir Çift Ekranlı dijital kamera sistemi vardır - bu elektronik ve yazılım, benzersiz ve işlevsel basitlik sağlar.

Tamamen değiştirilebilir ve ISO / BT, HSK ve Poligon takım saplarını sıkabilen tam mekanik takım sıkma (pnömatik sistem) tek parça kartuş kullanan nihai yüksek hassasiyetli iş mili sistemine sahiptir -kullanımları ile ilişkili adaptör ihtiyacını ve hataları ortadan kaldırır. Bu iş milinin yapısı, bir ön ayar makinasından ziyade bir tezgah iş mili yapısına yakındır!

E68LA, yeni 'ÖDT' Ölçüm Desteği Teknolojimiz 'mevcut' tüm kullanıcılar için bir 'ek' seçenek olarak kullanılabileceğinden 'geleceğin kanıtıdır'. İşlem, bir takımın ayarında 'CNC' için yepyeni bir işlem olarak, tüm ölçüm noktalarının, kesicilerin sayısının, teorik değerlerin ve toleransların seçilmesine ve ayarlanmasına izin vermek için akıllı bir arayüze yerleştirilmiş benzersiz ve kullanıcı dostu bir ölçüm programı içerir. Hepsi tek bir sayfada olup verilerin nasıl ölçüleceğine ve nereye / nasıl verileceğine siz karar verirsiniz (Post işlemci, TiD, RFID veya eksiksiz bir raporu kaydedip yazdırır).

Eksen Hareketleri

E68LA üzerindeki tüm eksen hareketleri, kesinlikle sütunla operatör teması olmadan servo kontrollüdür. Bu, sütuna monte edilen bir el tutamağı aracılığıyla hareketi, benzer makinelere göre doğruluğu ve tekrarlanabilirliği büyük ölçüde artırır. Axis Movemements

Yazılım Paketi

Yenilikçi yazılım paketine entegre olarak eksiksiz bir takım yönetim sistemi ve ağ bağlantı noktası bulunur. DNC sisteminiz üzerinden çalışarak, makine kontrolörünüze ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürebilirsiniz.

İşlevsellik

Diğer yetenekler arasında, çift ekranlı kamera sisteminde ayrıntılı kontrol ve karşılaştırma için .DXF CAD profillerini içe ve dışa aktarma özelliği bulunur.

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 600 mm (radyus 300 mm); yükseklik maks. 800 mm.

Sıfır boşluk sağlayan hareket aktarımının pnömatik bağlantısıyla iş milinin otomatik dönüşünü sağlayan motor (patentli sistem).

İş mili tutucusunun açısal konumu için 0,01° çözünürlükü C Ekseni görüntüsü.

Doğrudan granit gövdeye monteli ELBO CONTROLLI NIKKEN optik cam cetvel GS 371 Lineer dönüştürücü HP laser sertifikalı. Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.

Standart mekanik/elektronik ve optik ekipman:
Maksimum doğruluğu garanti etmek ve korumak için doğal granit gövde ve kolon.Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
Zemine montesi, titreşim sönümlemeli dört ayarlanabilir destekle ve çelik monoblok makine yapısındadır.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir, maks. ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 5ad).
Üniversal motorize-mekanik takım sıkma (ISO/BT/HSK/poligonal konik takım – belirtilecek).
İş mil tutucu dönüşünün pnömatik-mekanik frenlemesi, 120° de 3 yerde.
Motorize eksen hareketleri.
Mikrometrik hareketli el çarklı ve hızlı hareket düğmeli (2,5 m / sn) kontrol paneli.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 8 x 8 mm.
32 kat büyütme.
Bi-telesentrik lens.
Aydınlatma: episkopik halka ışıklı LED, kırmızı spot ışıklı diaskopik telesentrik lensler.

Makinanın kullanıcı arayüzü:
Full HD LCD 22 ”renkli Dokunmatik Ekran.
Intel Dört Çekirdekli İşlemci.
UBUNTU LINUX LTS LINUX işletim sistemi.
Hard diskte veri depolama.
Dört USB bağlantı noktası.
Bir LAN ağ bağlantı noktası ve kablosuz bağlantı.

Standart Yazılım:
Operatör-tezgah arayüzü, tek ekran işlevi sayesinde basit ve sezgiseldir (ISO 7000 e göre).
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım. Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Takım seti ve ofsetleri için Post Prosesör.
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma.
Tek kesici veya çok kenarlı kesiciler için otomatik takım ölçüm döngüleriyle iş mili tutucu otomatik dönüşü.
İş mili dönüşünün çevresel hızı, ölçülen mevcut takımın çapına göre hesaplanır ve kontrol edilir.
DXF formatlı teknik resimler, bir çizimi canlı bir takım profili üzerine bindirmek için içe aktarma özelliği.
Takım profilini DXF formatında dışa aktarılabilme imkanı.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Elbo Controlli NIKKEN TP32 yönetim yazılımıyla entegrasyon sağlamak için çift işletim sistemi ve ikiz monitör seçeneği.
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1700 mm, Yükseklik = 2300 mm, Genişlik = 700 mm. Net ağırlık: 570 Kg.
