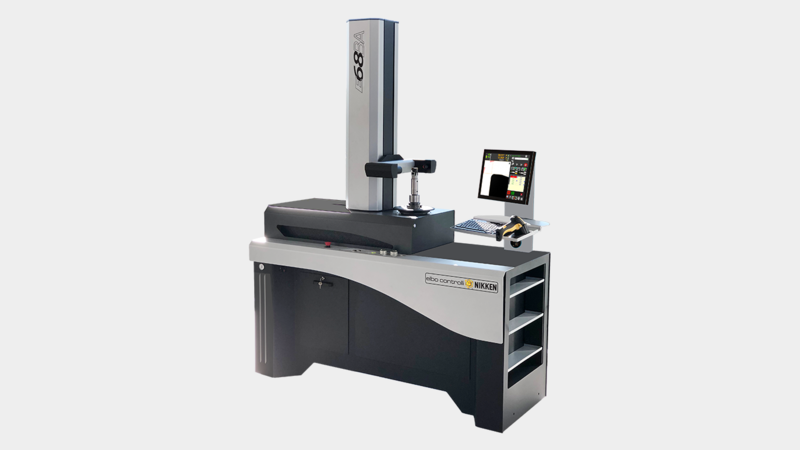

E68BA, gelişmiş takım ön ayar makinelerimiz, 'giriş seviyesi' için yüksek özellik seçeneği olarak geliştirilmiştir. Ayrıca, otomatik ölçüm kapasitelerimiz için 68 serisinin başlangıç seviyesidir. Ön ayar model yelpazemizin geri kalanıyla karşılaştırıldığında, imalat, tasarım ve yetenekler bakımından önemli avantajları vardır.

Kendi tabanı üzerinde bağımsız; E68BA taşlanmış granit ve paslanmaz çelik konstrüksiyona sahiptir. Tüm hareketler en yüksek hassasiyeti garanti eden servo sürücülerledir. Tek yüksek çözünürlüklü ekran, dijital yakınlaştırma özelliklerine sahip olağanüstü bir kamera sistemine bağlıdır. Sistem endüstriyel PC yapısını kullanarak öğrenmesi kolay olan ve hatta özellikle takım geometrisine odaklı ek yetenekleri içeren operasyonel ve fonksiyonel basitlik sağlar.

  • İşmili sistemi komple değiştirilebilir ve tek parça kartuş kullanır.

  • Yenilikçi yazılım paketine entegre olarak eksiksiz bir takım yönetim sistemi ve ağ bağlantı noktası bulunur.

İşmili Sistemi

Tamamen değiştirilebilir ve ISO / BT, HSK ve Polygon takım saplarını sıkabilen tam mekanik takım sıkmalı (pnömatik sistem) tek parça kartuş kullanan nihai yüksek hassasiyetli iş mili sistemine sahiptir ve adaptör kullanma ihtiyacı ile ilgili hataları ortadan kaldırır. Bu iş milinin yapısı, bir ön ayar makinasından ziyade bir tezgah iş mili yapısına yakındır!

İşlevsellik

Yenilikçi yazılım paketine entegre olarak eksiksiz bir takım yönetim sistemi ve ağ bağlantı noktası bulunur. DNC sisteminiz üzerinden çalışarak, makine kontrolörünüze ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürebilirsiniz. Ayrıca standart olarak sisteme tam WI-FI bağlantısı vardır.

E68B SERİSİ KATALOK

(PDF - 6.09 MB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 600 mm (radyus 300 mm); yükseklik maks. 800 mm.

Sıfır boşluk sağlayan hareket aktarımının pnömatik bağlantısıyla iş milinin otomatik dönüşünü sağlayan motor (patentli sistem).

İş mili tutucusunun açısal konumu için 0,01° çözünürlükü C Ekseni görüntüsü.

Doğrudan granit gövdeye monteli ELBO CONTROLLI NIKKEN optik cam cetvel GS 371 Lineer dönüştürücü HP laser sertifikalı. Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.

Standart mekanik/elektronik ve optik ekipman:
Maksimum doğruluğu garanti etmek ve korumak için doğal granit gövde ve kolon. Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
Zemine montesi, titreşim sönümlemeli dört ayarlanabilir destekle ve çelik monoblok makine yapısındadır.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir, maks. ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 5ad.)
Üniversal motorize-mekanik takım sıkma (ISO/BT/HSK/poligonal konik takım – belirtilecek).
İş mil tutucu dönüşünün pnömatik-mekanik frenlemesi, 120° de 3 yerde.
Motorize eksen hareketleri.
Mikrometrik hareketli el çarklı ve hızlı hareket düğmeli (2,5 m / sn) kontrol paneli.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

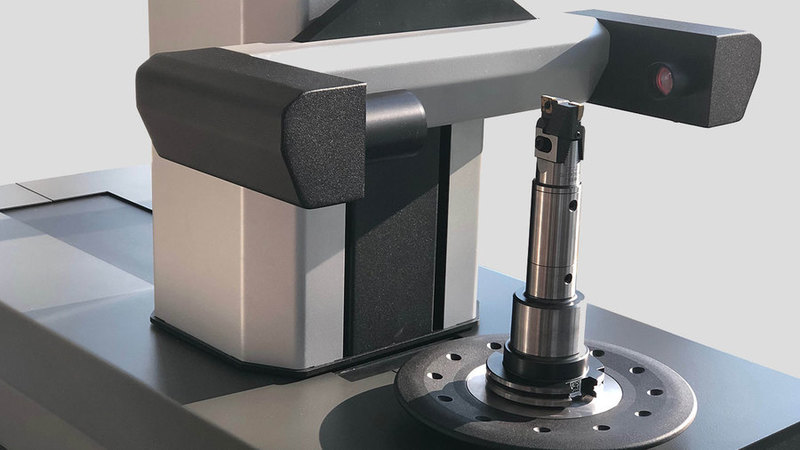

Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 5 x 5 mm.
38 kat büyütme.
Bi-telesentrik lens.
Aydınlatma: episkopik halka ışıklı LED, kırmızı spot ışıklı diaskopik telesentrik lensler.

Makinanın kullanıcı arayüzü:
TFT 15” Renkli Dokunmatik Ekran.
Intel İşlemcili Endüstriyel ana kart.
UBUNTU LINUX LTS LINUX işletim sistemi.
Hard diskte veri depolama.
Dört USB bağlantı noktası.
Bir LAN ağ bağlantı noktası ve kablosuz bağlantı.

Standart Yazılım:
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım. Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Td SIX Takım seti ve ofsetleri için Post Prosesör.
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma.
Tek kesici veya çok kenarlı kesiciler için otomatik takım ölçüm döngüleriyle iş mili tutucu otomatik dönüşü.
İş mili dönüşünün çevresel hızı, ölçülen mevcut takımın çapına göre hesaplanır ve kontrol edilir.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1700 mm, Yükseklik = 2300 mm, Genişlik = 700 mm. Net ağırlık: 570 Kg.

E68BA
X Ekseni Ölçüsü (Çap) 600
Z Ekseni Ölçüsü (Boy) 800
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu
Değiştirilebilir İş Mili Maks. salgısı 2µm
İş Milinin Otomatik Dönüşü
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
İş Mili Freni Pneumatic 3 pistons @ 120º
İşmili Tanımlama Sistemi (NFC tanıma)
Sıkma Sistemi Mechanic
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 5mm x 5mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı)
Ana Kamera Büyütme 38X
İkincil Kamera Sistemi Büyütme
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü 1µm
Dokunmatik Ekran Sistemi (Operatör Arayüzü) TFT 15"
Klavye ve Maus
Elektronik / İşlemci Industrial Motherboard with Intel Processor
Yazılım / İşletim Sistemi Ubuntu Linux LTS
Veri depolama SSD
Elbo Controlli NIKKEN Takım Yönetim Yazılımı TdSIX
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
