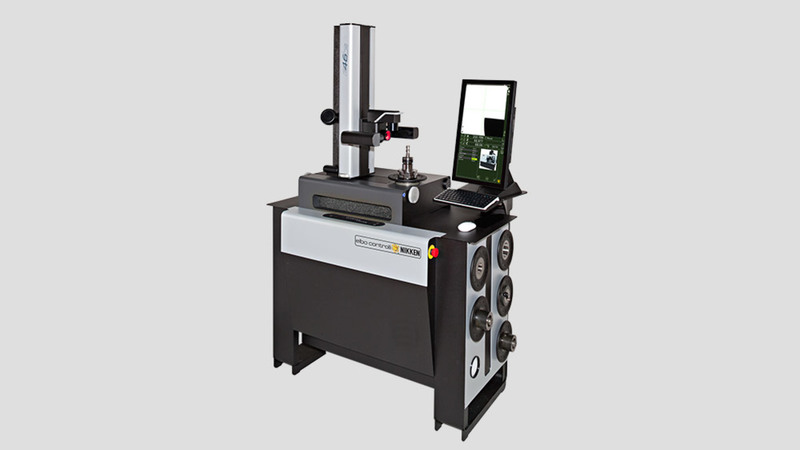

E46LTW ürünümüz son zamanlarda yepyeni bir konsept ergonomik platform ile entegre bir tabanda duran yapıdadır.

YENİ E46LTW, 22 inç HD dokunmatik ekranlı monitörle donatılmış ve büyük boyutlu taşlanmış granit ve paslanmaz çelik konstrüksiyona sahiptir. Dokunmatik ekran sistemi, kolay görüntüleme ve kullanım için yenilikçi bir şekilde dikey olarak monte edilmiştir. İki ayrı bölüme ayrılmış ekran düzeni ve kullanımı kolay simge tabanlı yazılım tasarımı, sadece mevcut takımın ve profilin görünür kısımlarını görüntülemekle kalmaz, ayrıca yazılımın ve entegre takım yönetim sisteminin tüm işlevlerine ve yeni özelliklerine erişime izin verir.

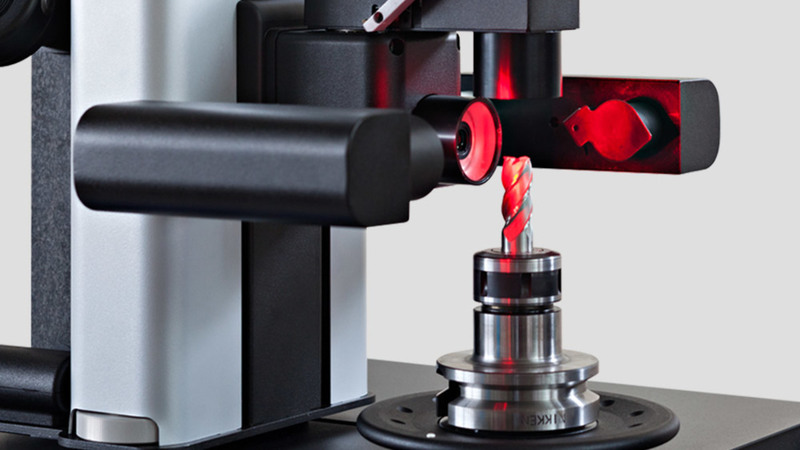

E46LTW, E46L modelinde olduğu gibi orijinal kamera ile donatılmıştır, ancak her ikisinden ayrıntılı inceleme ve geometri işlevlerine izin vermek ve bunları kolaylaştırmak için takım profilini yan ve üstten gösteren ikincil yüksek çözünürlüklü döner kamera (ek olarak 2X ve 4X dijital zoom kapasitesine sahip 60X büyütme) eklenmiştir. Bu ek yetenek özellikle sadece CNC operatörleri için değil, aynı zamanda takım üreticilerinin takım profilinin doğrusal ve geometrik özelliklerini hassas bir şekilde ölçmelerine yardımcı olur.

  • Hassas İş Mili Sistemi tamamen değiştirilebilir ve HSK, ISO, VDI, BT ve daha fazlasını kapsayan her tür tezgah iş mili koniğine göre kartuş bağlayabilir.

  • Çeşitli USB bağlantı noktaları ve bir ağ özelliği içeren çıkışlara sahiptir. İşlenmiş takım ofseti verilerinin bir ağ veya hatta bir bellek taşıyıcı aracılığıyla takım yönetim sisteminden her bir tezgahın NC ünitesine aktarılmasına izin verir.

  • Bu sistem Ön Ayarlayıcının her bir iş mili kartuşunu yüklendiğinde tanımlamasına olanak tanır ve iş mili her değiştirildiğinde doğru makine orijinlerini önerir.

E46LTW BROŞÜR

(PDF - 68.3 MB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 320 mm (radyus 160 mm); yükseklik maks. 600 mm.

Standart mekanik/elektronik ve optik ekipman:
Gövde ve kolon doğal granitten yapılmıştır: Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
ELBO CONTROLLI NIKKEN optik cam cetvel AS 371 Lineer dönüştürücü HP sertifikalı.
Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.
Yüksek mekanik dayanıklılık ve uzun ömür sunan paslanmaz çelik konstrüksüyonlu makine yapısı, zemine monte edilmiş 3 sabit ve 1 ayarlanabilir destek.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 4ad).
Üniversal elekrto-mekanik takım sıkma (sadece ISO).
Eksenin açısal sapması olmaksızın-sıkma kuvvetinin radyal kompanzasyonu ile iş mil tutucu dönüşünün pnömatik-mekanik frenlemesi.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Ana Kamera:
Bi-telesentrik lens.
Dairesel netlik hatasını önlemek için çift düşük diyafram değerli lens. 26 kat büyütme, 2kat ve 4kat dijital yakınlaştırma mevcuttur.
C-MOS sensör 1,3 mega piksel, USB 2.0 yüksek hızlı bağlantı.
10 x 10 mm frame (standart değerlerden 3 kat daha büyük).
Halka lensli ve kırmızı LED’li episkopik aydınlatıcı. Nokta şeklinde kırmızı ışıkla diaskopik aydınlatma.

İkinci / Üçüncü Kamera:
Bi-telesentrik lens.
Takımı üstten yandan görüntüleme imkanı.
İkiz kamera tasarımı, normal ölçüm süreçlerini engellememek için 90 derece geri çekilerek takımın normal çıkarılmasına olanak tanır.
60kat büyütme, 2kat ve 4kat dijital yakınlaştırma mevcuttur.
C-MOS sensör 1,3 mega piksel, USB 2.0 yüksek hızlı bağlantı.
4 x 4 mm frame (3.9 μm/piksel).
Aydınlatıcı: takım yüzeylerinin / malzemelerinin özelliklerinden kaynaklanan olası parlamayı azaltan, yaygın ışık ve düşük açılı episkopik halka.

Makinanın kullanıcı arayüzü:
Full HD 22” LCD renkli dokunmatik ekran.
Intel I3 Quad Core işlemci.
UBUNTU 14.04 LTS LINUX işletim sistemi.
Solid state disk sürücü ve hard disk.
X ve Z eksenlerinin maksimum 2mm/sn hız ile kontrolü.
4 USB bağlantı noktası.
Bir LAN ağ bağlantı noktası.

Standart Yazılım
Operatör-tezgah arayüzü, tek ekran işlevi sayesinde basit ve sezgiseldir (ISO 7000’e göre). Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım. Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Takım seti ve ofsetleri için Post Prosesör
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma.
DXF formatlı teknik resimler, bir çizimi canlı bir takım profili üzerine bindirmek için içe aktarma özelliği.
Takım profilini DXF formatında dışa aktarılabilme imkanı.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Elbo Controlli NIKKEN TP32 yönetim yazılımıyla entegrasyon sağlamak için çift işletim sistemi ve ikiz monitör seçeneği.
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1282 mm, Yükseklik = 1874 mm, Genişlik = 672 mm. Net ağırlık: 265 Kg.

E46LTW
X Ekseni Ölçüsü (Çap) 320
Z Ekseni Ölçüsü (Boy) 600
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu Option
Değiştirilebilir İş Mili Maks. salgısı 2µm
İş Milinin Otomatik Dönüşü
0°-90°-180°-270° derecelerde pozisyonlama
İş Mili Freni Pneumatics
İşmili Tanımlama Sistemi (NFC tanıma) Option
Sıkma Sistemi Manual Mechanics
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü 1µm
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 10mm x 10mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı) 4mm x 4mm
Ana Kamera Büyütme 26X
İkincil Kamera Sistemi Büyütme 60X
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü 1µm
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü
Dokunmatik Ekran Sistemi (Operatör Arayüzü) TFT 22" HD Colour Touch Screen
Klavye ve Maus
Elektronik / İşlemci Intel i3 Quad Core Processor
Yazılım / İşletim Sistemi Ubuntu Linux LTS
Veri depolama SSD
Elbo Controlli NIKKEN Takım Yönetim Yazılımı E46L software
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
