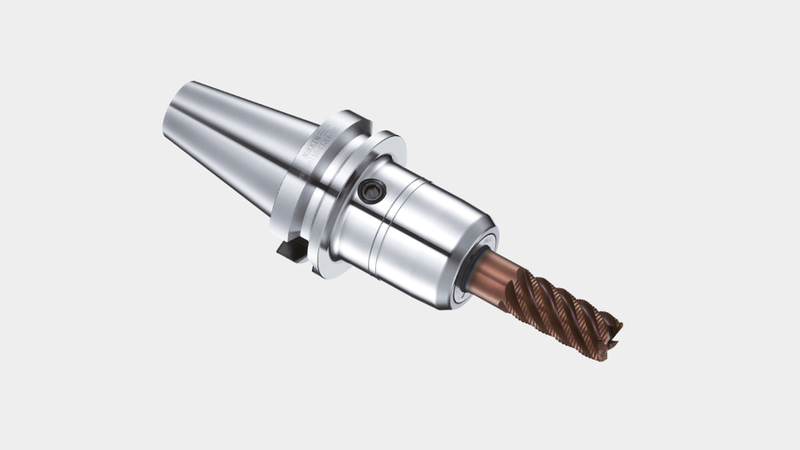

X-TREME dünyaca ünlü Rulmanlı tutucumuzun bir evrimi ve büyük bir havacılık firmasının ihtiyaçlarını karşılamak için daha büyük bir projenin parçası olarak geliştirildi.

Müşterinin ihtiyacı imalat süresini iyileştirmek ve talaşlı imalat ta, titanyum (Ti 6Al 4V) jet motoru fan göbekleriyle ilgili maliyetleri azaltmaktı. Parçalar, çevresinde toplam 22 adet olan ve sonunda bir 'ampul' biçiminde frezelenecek olan bir dizi derin yarıktan oluşuyordu.

Orjinal süreç uzun yıllardır uygulanmaktaydı ve yalnızca takım aşınma ve kırılmasına bağlı olarak, zaman içinde hem malzeme hem de işgücünde aşırı maliyetli olduğu kanıtlanmış ciddi güvenilirlik sorunları ortaya koymuştur.

Başlangıçta, standart bir NIKKEN Rulmanlı tutucu kullanıldı, ancak son derece yüksek mekanik kavrama kuvveti olsa bile, sonuçta başarılı olamadı - testte en iyi sonuç, parmak freze aşınmaya başladığında kesme kuvvetleri arttı ve Parmak freze tutucu deliğinden dışarı çekildi.

  • Optimum kavrama

    Parmak frezenin doğrudan takılması için tasarlanmıştır (pens olmadan)

  • Patentli sap tutma sistemi

    Mutlak kesici ve işlem güvenilirliği

  • Tam sızdırmazlık

    Tutucu içinden soğutmada Tam sızdırmazlık (dıştan jet soğutma opsiyonu imkanı)

  • Geniş seçenek imkanı

    X-TREME, çok sayıda iş mili tipine / boyutuna uyacak şekilde stoktan temin edilebilir

  • Üstün performans

    İşlemesi zor malzemeler, uygulamalar ve işlemler için çözüm

Orijinal Rulmanlı tutucu pens önü somunu ve konstrüksiyonu güvenilir bir taban olarak kullanarak X-TREME çözümü geliştirildi. İkiz tespit cıvataları ve somun arkasına bir boy ayarlayıcı eklenerek, parmak freze bağlandı ve tüm fan göbeği güvenilir bir şekilde işlendi.

Takım sapına bağlı olarak X-TREME, 6 standart ölçüde mevcuttur:

  • C12EX - 12mm X-TREME ilgili tutucuya doğrudan bağlanan.
  • C16EX - 16mm X-TREME ilgili tutucuya doğrudan bağlanan.
  • C20EX - 20mm X-TREME ilgili tutucuya doğrudan bağlanan.
  • C25EX - 25mm X-TREME ilgili tutucuya doğrudan bağlanan.
  • C32EX - 32mm X-TREME ilgili tutucuya doğrudan bağlanan.
  • C42EX - 42mm X-TREME ilgili tutucuya doğrudan bağlanan.

Müşteri için nihai fayda, hem çevrim süresinde bir azalma hem de takım maliyetlerinde% 50'nin üzerinde bir azalma oldu! X-TREME şimdi bu tür malzeme ile iş parçalarının ve benzerlerinin her boyutunun üretiminde kullanılmaktadır.

Diğer birçok kullanıcı ve aslında kesici takım üreticileri artık NIKKEN X-TREME çözümünü benimseyerek kendi süreçlerini, döngülerini ve yeteneklerini geliştiriyor.

X-TREME'NİN HIGH SPEED VERSİYONU

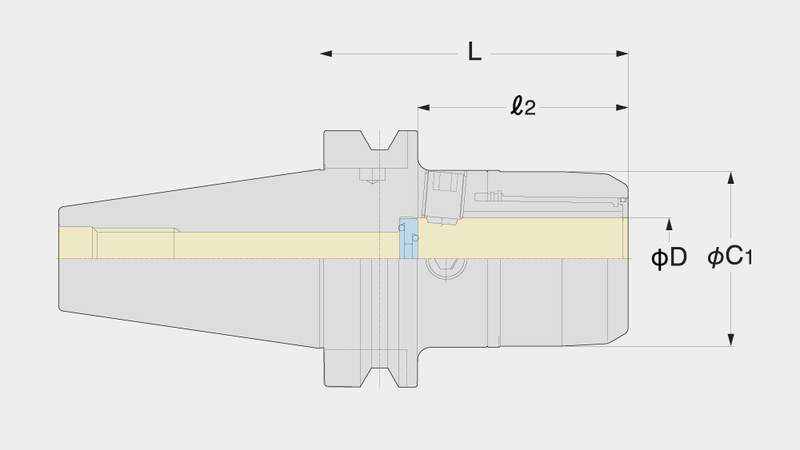

X-TREME SHANK 2 LOCK NBT X-TREME CHUCK İÇİN TEKNİK RESİM

X-TREME FREZELEME 2881

(PDF - 6.81 MB)

KAPASİTE 'D' KOD BOY 'L' Sıkma Boyu 'H' SOMUN / ÖN ÇAP 'C' Sap Ölçüsü
HSK100A-C12EX-95 12 C12EX 96 58 40 HSK100A
HSK100A-C16EX-105 16 C16EX 106 68 48 HSK100A
HSK100A-C20EX-115 20 C20EX 115 70 30 HSK100A
HSK100A-C25EX-115 25 C25EX 115 76 55 HSK100A
HSK100A-C32EX-120 32 C32EX 120 82 68 HSK100A
HSK100A-C42EX-135 42 C42EX 135 85 86 HSK100A
HSK125A-C20EX-120S 20 C20EX 120S 70 30 HSK125A
HSK125A-C25EX-120S 25 C25EX 120S 76 55 HSK125A
HSK125A-C32EX-135S 32 C32EX 135S 82 68 HSK125A
HSK125A-C42EX-135S 42 C42EX 135S 85 86 HSK125A
HSK63A-C12EX-95 12 C12EX 95 57 15 HSK63A
HSK63A-C16EX-100 16 C16EX 100 67 20 HSK63A
HSK63A-C20EX-105 20 C20EX 105 70 30 HSK63A
NBT40-C12EX-85 12 C12EX 85 57 40 NBT40
NBT40-C16EX-95 16 C16EX 95 67 48 NBT40
NBT40-C20EX-95 20 C20EX 95 70 55 NBT40
NBT50-C12EX-95 12 C12EX 95 57 40 NBT50
NBT50-C16EX-105 16 C16EX 105 67 48 NBT50
NBT50-C20EX-115 20 C20EX 115 70 55 NBT50
NBT50-C25EX-115 25 C25EX 115 76 55 NBT50
NBT50-C32EX-120 32 C32EX 120 82 68 NBT50
NBT50-C42EX-125 42 C42EX 125 85 86 NBT50
NIT50-C12EX-95 12 C12EX 95 57 40 NIT50
NIT50-C16EX-105 16 C16EX 105 67 48 NIT50
NIT50-C20EX-105 20 C20EX 105 70 55 NIT50
NIT50-C25EX-110 25 C25EX 110 76 55 NIT50
NIT50-C32EX-115 32 C32EX 115 82 68 NIT50
NIT50-C42EX-125 42 C42EX 125 85 86 NIT50
