İlk günlerden beri Nikken, üretim hatlarımızda kullanılan CNC Döner Tablalarla otomatik çalışma sırasında (“New Century” Tutucu ile), hem iş parçası hem takım tutucunun titreşimin etkilerini önlemek konusunda çözümler sunmak için her zaman çaba sarf etmiştir.

Titreşim maalesef talaşlı imalat sırasında çogunlukla kaçınılamayan bir sıkıntıdır. Aşırı olursa, iş parçası doğruluğu, yüzey kalitesi ve takım ömrü sonuçta tehlikeye girer.

Aslında birçok Nikken takımın tasarımı ve yapımı, standart olarak titreşim önleme ve sönümleme özelliği sağlar.

Rulmanlı tutucu (dahili kafes ve rulmanları ile) ve tüm pensli sistemlerimizin pensi, sertleştirilmiş bir yay gibi hesaba katılırsa, bu potansiyel sorunu kısmen etkili bir şekilde azaltabilir!

NIKKEN'in Major Dream tutucusu farklıdır. İç kısmı ve yapısı işleme sırasındaki titreşimi azaltmak ve nihayetinde ortadan kaldırmak için tasarlanmıştır.

MDSK düzeneğinde, ön gövde içindeki bir kanalda, gövdeyi ileri doğru zorlayan ve iç koninin ön yüklenmesini sağlayan disk yaylar bulunur. Bu, tüm düzeneğin yük altında olduğu anlamına gelir; bunun sonucu olarak koni ve yaylar, herhangi bir titreşimi, kesici kenardan takım tutucuya geçerken etkin bir şekilde emebilir.

İşleme sırasında titreşim sönümlemenin en önemli faydaları, hem iş milinin, hem kesici takımın, ömür bakımından korunması, hem de iş parçası yüzeyinin iyileştirilmesi şeklindedir.

  • Salgı garantisi 4 x D boyda 3 µm ('A' tip pens tavsiyesi ile)

  • TiN Kaplı rondela

  • Eşsiz iç yapı, 'yerleşik' sönümleme ve titreşim önleme sağlar

  • 8º Pens Sistemi

  • Pensi tutucu ekseninde itme imkanı

  • 30,000 d/d ya kadar çalışma alternatifi G2.5 Balanslı

Temel aldığı Slim Chuck gibi, Major Dream de mevcut olan çok sayıda şaft ölçüsü, uzunluk ve konfigürasyon ile tüm işlemlere uyacak şekilde mevcuttur.

Major Dream Tutucu, standart olarak, "GH" rulmanlı anahtara uygun olan "yüksek devirli" somun çeşidi ile donatılmıştır.

Takım sapına bağlı olarak Major Dream, 6 boyutta mevcuttur:

  • MDSK6 - 3.0mm ile 6.0mm. arası çaplara uygundur.
  • MDSK10 - 3.0mm ile 10.0mm. arası çaplara uygundur.
  • MDSK13 - 3.0mm ile 13.0mm. arası çaplara uygundur.
  • MDSK16 - 3.0mm ile 16.0mm. arası çaplara uygundur.
  • MDSK20 - 4.0mm ile 20.0mm. arası çaplara uygundur.
  • MDSK25 - 8.0mm ile 25.4mm. arası çaplara uygundur.

Major Dream Tutucumuz Slim Chuck'ı temel aldığından, pens gereklidir. Bir pens seçilip somuna takılmadıkça kullanılamaz (takımın doğrudan tutucuya takılması mümkün değildir.)

Major Dream şu anda aralarından seçim yapabileceğiniz 2 tipte 8 derece pensi vardır. Bunlar:

  • Frezeleme Pensi - Örnek SK16-16A (Boşluksuz ve 3 mikron hassasiyet).
  • YENİ Mekanik sızdırmazlık donanımlı, Soğutucu için Pens - Örnek SK16-16AC (Soğutucu delikli kesiciler için tasarlanmıştır. Boşluksuz ve 3 mikron hassasiyet).

Uygun 'Jetter' somunu ve kapağı seçilerek, kesici tipine ve gereksinimine bağlı soğutucu tedarikini kendi prosesinize uyacak şekilde ayarlayabilir, standart, hassas ve frezeleme SK penseleri, 'Jetter' soğutma sistemimiz ile birlikte de kullanabilirsiniz.

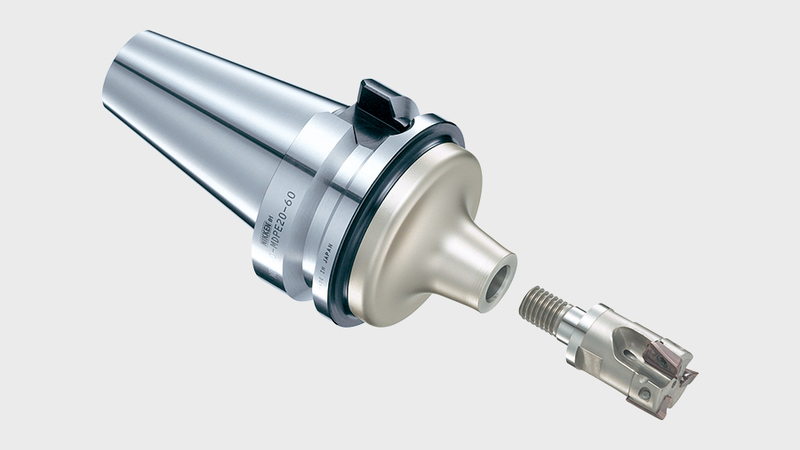

MAJOR DREAM TAKMA UÇLU PARMAK FREZE TUTUCUSU DA MEVCUTTUR.

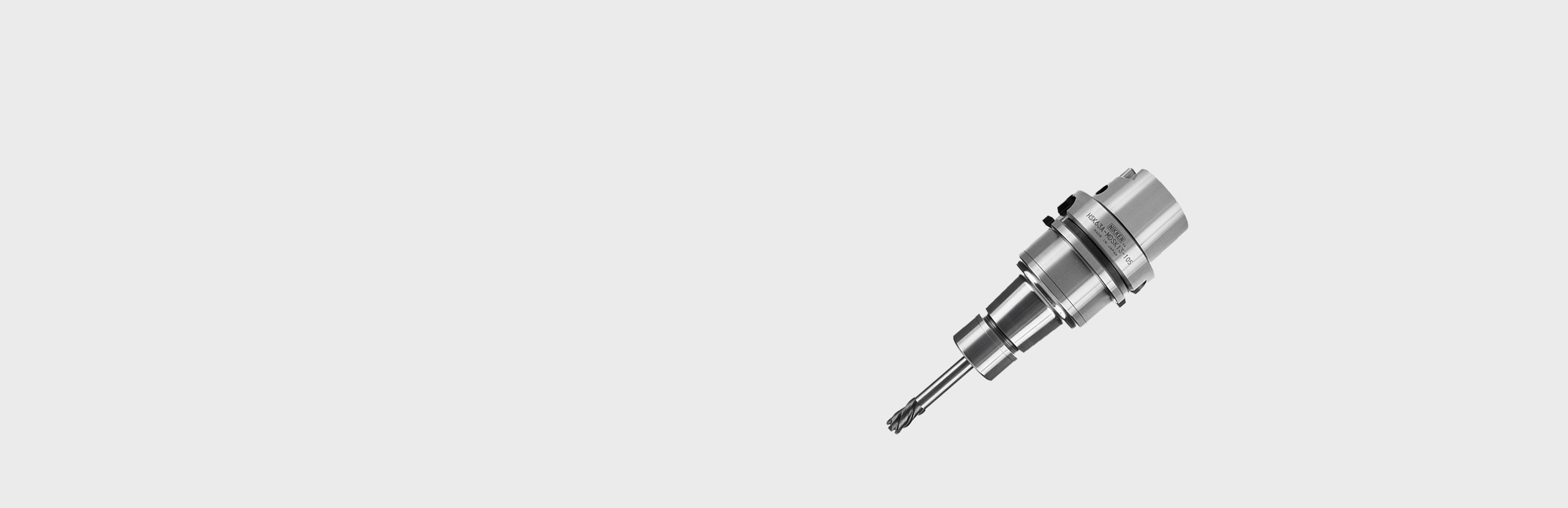

Major Dream Slim Chuck

Şimdi izle

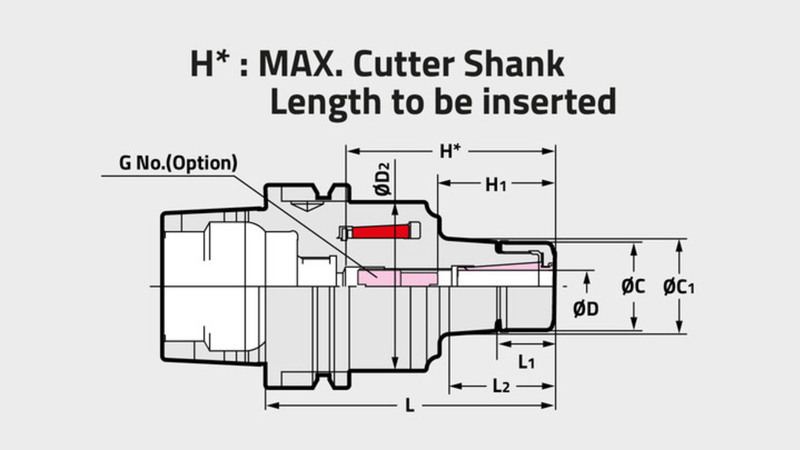

KAPASİTE 'D' KOD Sıkma Boyu 'H' BOY 'L' SOMUN / UÇ ÇAPI DIA 'D1' Sap Ölçüsü
HSK100A-MDSK10-110 3.0-10.0 MDSK10 30-50 110 27.5 HSK100A
HSK100A-MDSK10-125 3.0-10.0 MDSK10 30-50 125 27.5 HSK100A
HSK100A-MDSK10-140 3.0-10.0 MDSK10 30-50 140 27.5 HSK100A
HSK100A-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 HSK100A
HSK100A-MDSK13-110 3.0-13.0 MDSK13 31-52 110 33 HSK100A
HSK100A-MDSK13-125 3.0-13.0 MDSK13 31-54 125 33 HSK100A
HSK100A-MDSK13-140 3.0-13.0 MDSK13 31-54 140 33 HSK100A
HSK100A-MDSK13-165 3.0-13.0 MDSK13 31-54 165 33 HSK100A
HSK100A-MDSK16-125 3.0-16.0 MDSK16 45-65 125 40 HSK100A
HSK100A-MDSK16-140 3.0-16.0 MDSK16 45-70 140 40 HSK100A
HSK100A-MDSK16-165 3.0-16.0 MDSK16 40-70 165 40 HSK100A
HSK100A-MDSK20-140 4.0-20.0 MDSK20 47-70 140 48 HSK100A
HSK100A-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 HSK100A
HSK100A-MDSK25-140 8.0-25.4 MDSK25 55-75 140 55 HSK100A
HSK100A-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 HSK100A
HSK100A-MDSK6-110 3.0-6.0 MDSK6 21-35 110 19.5 HSK100A
HSK100A-MDSK6-125 3.0-6.0 MDSK6 21-35 125 19.5 HSK100A
HSK100A-MDSK6-140 3.0-6.0 MDSK6 21-35 140 19.5 HSK100A
HSK100A-MDSK6-165 3.0-6.0 MDSK6 21-35 165 19.5 HSK100A
HSK50A-MDSK10-70 3.0-10.0 MDSK10 46 70 27.5 HSK50A
HSK50A-MDSK10-90 3.0-10.0 MDSK10 35-41 90 27.5 HSK50A
HSK50A-MDSK13-90 3.0-13.0 MDSK13 66 90 33 HSK50A
HSK50A-MDSK16-115 3.0-16.0 MDSK16 45-70 115 40 HSK50A
HSK50A-MDSK6-70 3.0-6.0 MDSK6 48 70 19.5 HSK50A
HSK50A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK50A
HSK63A-MDSK10-105 3.0-10.0 MDSK10 31-50 105 27.5 HSK63A
HSK63A-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 HSK63A
HSK63A-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 HSK63A
HSK63A-MDSK10-75 3.0-10.0 MDSK10 49 75 27.5 HSK63A
HSK63A-MDSK10-90 3.0-10.0 MDSK10 31-40 90 27.5 HSK63A
HSK63A-MDSK13-105 3.0-13.0 MDSK13 31-54 105 33 HSK63A
HSK63A-MDSK13-120 3.0-13.0 MDSK13 31-54 120 33 HSK63A
HSK63A-MDSK13-135 3.0-13.0 MDSK13 31-54 135 33 HSK63A
HSK63A-MDSK13-80 3.0-13.0 MDSK13 54 80 33 HSK63A
HSK63A-MDSK13-90 3.0-13.0 MDSK13 64 90 33 HSK63A
HSK63A-MDSK16-105 3.0-16.0 MDSK16 45-60 105 40 HSK63A
HSK63A-MDSK16-120 3.0-16.0 MDSK16 45-60 120 40 HSK63A
HSK63A-MDSK16-135 3.0-16.0 MDSK16 45-60 135 40 HSK63A
HSK63A-MDSK16-80 3.0-16.0 MDSK16 54 80 40 HSK63A
HSK63A-MDSK16-90 3.0-16.0 MDSK16 64 90 40 HSK63A
HSK63A-MDSK20-105 4.0-20.0 MDSK20 79 105 48 HSK63A
HSK63A-MDSK20-120 4.0-20.0 MDSK20 47-70 120 48 HSK63A
HSK63A-MDSK20-135 4.0-20.0 MDSK20 47-70 135 48 HSK63A
HSK63A-MDSK20-90 4.0-20.0 MDSK20 64 90 48 HSK63A
HSK63A-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 HSK63A
HSK63A-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 HSK63A
HSK63A-MDSK6-75 3.0-6.0 MDSK6 21-28 75 19.5 HSK63A
HSK63A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK63A
NBT30-MDSK10-50 3.0-10.0 MDSK10 30-50 50 27.5 NBT30
NBT30-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT30
NBT30-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT30
NBT30-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT30
NBT30-MDSK13-60 3.0-13.0 MDSK13 31-43 60 33 NBT30
NBT30-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT30
NBT30-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-60 75 40 NBT30
NBT30-MDSK6-50 3.0-6.0 MDSK6 21-35 50 19.5 NBT30
NBT30-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT30
NBT30-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT30
NBT30-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT30
NBT40-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT40
NBT40-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT40
NBT40-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NBT40
NBT40-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT40
NBT40-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT40
NBT40-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT40
NBT40-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT40
NBT40-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT40
NBT40-MDSK13-15 3.0-13.0 MDSK13 31-60 150 33 NBT40
NBT40-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NBT40
NBT40-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NBT40
NBT40-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT40
NBT40-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT40
NBT40-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT40
NBT40-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT40
NBT40-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NBT40
NBT40-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NBT40
NBT40-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT40
NBT40-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NBT40
NBT40-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NBT40
NBT40-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NBT40
NBT40-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NBT40
NBT40-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NBT40
NBT40-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT40
NBT40-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT40
NBT40-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT40
NBT40-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT40
NBT40-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT40
NBT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT50
NBT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT50
NBT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NBT50
NBT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NBT50
NBT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NBT50
NBT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT50
NBT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT50
NBT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NBT50
NBT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NBT50
NBT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NBT50
NBT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT50
NBT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT50
NBT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NBT50
NBT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NBT50
NBT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NBT50
NBT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NBT50
NBT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NBT50
NBT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NBT50
NBT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NBT50
NBT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NBT50
NBT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NBT50
NBT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NBT50
NBT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NBT50
NBT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT50
NBT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT50
NIT40N-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT40N
NIT40N-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT40N
NIT40N-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NIT40N
NIT40N-MDSK10-180 3.0-10.0 MDSK10 30-50 180 27.5 NIT40N
NIT40N-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NIT40N
NIT40N-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NIT40N
NIT40N-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NIT40N
NIT40N-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT40N
NIT40N-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT40N
NIT40N-MDSK13-150 3.0-13.0 MDSK13 31-60 150 33 NIT40N
NIT40N-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NIT40N
NIT40N-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NIT40N
NIT40N-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NIT40N
NIT40N-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NIT40N
NIT40N-MDSK16-105 3.0-16.0 MDSK16 45-70 105 45-70 NIT40N
NIT40N-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT40N
NIT40N-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NIT40N
NIT40N-MDSK16-180 3.0-16.0 MDSK16 45-70 180 40 NIT40N
NIT40N-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NIT40N
NIT40N-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NIT40N
NIT40N-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NIT40N
NIT40N-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NIT40N
NIT40N-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NIT40N
NIT40N-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NIT40N
NIT40N-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NIT40N
NIT40N-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT40N
NIT40N-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT40N
NIT40N-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NIT40N
NIT40N-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NIT40N
NIT40N-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NIT40N
NIT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT50
NIT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT50
NIT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NIT50
NIT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NIT50
NIT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NIT50
NIT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT50
NIT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT50
NIT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NIT50
NIT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NIT50
NIT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NIT50
NIT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NIT50
NIT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT50
NIT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NIT50
NIT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NIT50
NIT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NIT50
NIT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NIT50
NIT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NIT50
NIT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NIT50
NIT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NIT50
NIT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NIT50
NIT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NIT50
NIT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NIT50
NIT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NIT50
NIT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT50
NIT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT50
NIT50-MDSK6-135 3.0-6.0 MDSK6 21-35 135 19.5 NIT50
