68B Takım Ön Ayarlama makinemiz, gelişmiş takım ön ayar makinelerimizin 'giriş seviyesi' için yüksek özellik seçeneği olarak geliştirilmiştir. Önceki model yelpazemizin geri kalanıyla karşılaştırıldığında, imal şekli, tasarım ve yetenekler önemli avantajlar sunar.

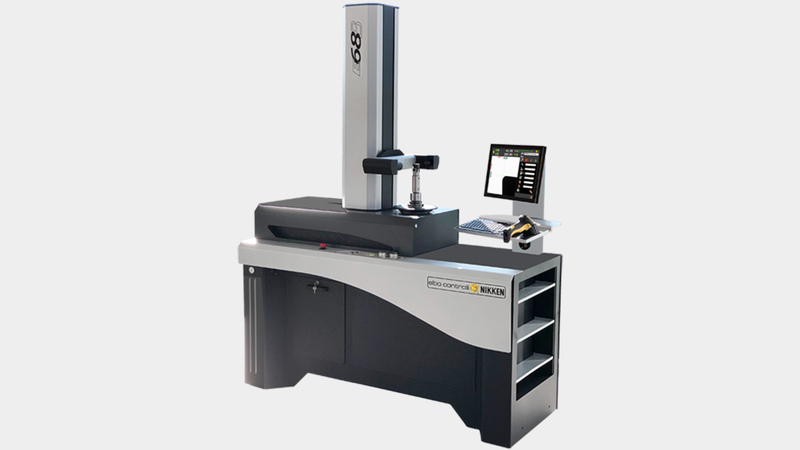

Kendi tabanı üzerinde tamamen bağımsız olacak şekilde tasarlanmıştır; 68B, büyük bir dijital kamera ve dokunmatik ekran menü sistemiyle bir araya getirilen zemin granit ve paslanmaz çelik konstrüksiyona sahiptir - bu yeni elektronik parçalar benzersiz ve işlevsel basitlik sağlar.

68B üzerindeki tüm eksen hareketleri, sütunla operatör teması olmadan servo kontrollüdür. Bu, sütuna monte edilen bir el tutamağı aracılığıyla aynı hareketi içeren benzer makinelere göre makine doğruluğunu ve tekrarlanabilirliğini büyük ölçüde artırır.

  • 68B'deki 15 "Renkli Dokunmatik Ekran, UBUNTU Linux İşletim Sisteminin bir parçasıdır ve yüksek çözünürlüklü kamerayla yakınlaştırma yeteneğini kapsar.

  • Mevcut ağınız ve DNC sisteminiz aracılığıyla çalışan yazılımımız, standart olarak, makine kontrolörüne ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürme kabiliyeti sağlar.

  • Yüksek hassasiyetli İşmili Sistemi tamamen değiştirilebilir ve tam mekanik takım sıkmada tek parça kartuş kullanır, adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldırır.

İşmili Sistemi

Tamamen değiştirilebilir ve ISO / BT, HSK ve Polygon takım saplarını sıkabilen tam mekanik takım sıkma (pnömatik sistem) tek parça kartuş kullanan nihai yüksek hassasiyetli iş mili sistemine sahiptir -kullanımları ile ilişkili adaptör ihtiyacını ve hataları ortadan kaldırır .

E68B SERİSİ KATALOK

(PDF - 6.09 MB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 600 mm (radyus 300 mm); yükseklik maks. 800 mm.

Doğrudan granit gövdeye monteli ELBO CONTROLLI NIKKEN optik cam cetvel GS 371 Lineer dönüştürücü HP laser sertifikalı. Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.

Standart mekanik/elektronik ve optik ekipman:
Maksimum doğruluğu garanti etmek ve korumak için doğal granit gövde ve kolon. Düzlemsellik sapması 2μm/ Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
Zemine montesi, titreşim sönümlemeli dört ayarlanabilir destekle ve çelik monoblok makine yapısındadır.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir, maks. ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 5ad).
Üniversal motorize-mekanik takım sıkma (ISO/BT/HSK/poligonal konik takım – belirtilecek).
İş mil tutucu dönüşünün pnömatik-mekanik frenlemesi, 3yerde 120° açıda.
Motorize eksen hareketleri.
Mikrometrik hareketli el çarklı ve hızlı hareket düğmeli (2,5 m / sn) kontrol paneli.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

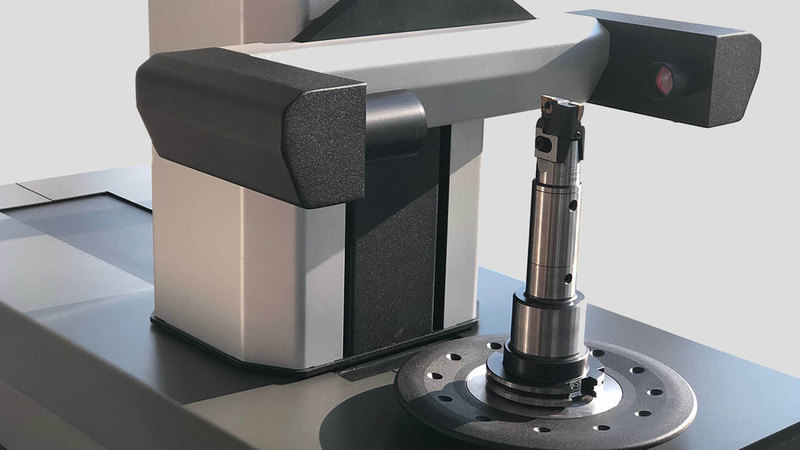

Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 5 x 5 mm.
38 kat büyütme.
Bi-telesentrik lens.
Aydınlatma: episkopik halka ışıklı LED, kırmızı spot ışıklı diaskopik telesentrik lensler.

Makinanın kullanıcı arayüzü:
TFT 15” Renkli Dokunmatik Ekran.
Intel İşlemcili Endüstriyel ana kart.
UBUNTU LINUX LTS LINUX işletim sistemi.
Hard diskte veri depolama.
Dört USB bağlantı noktası.
Bir LAN ağ bağlantı noktası ve kablosuz bağlantı.

Standart Yazılım:
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini.
Takım listesi oluşturma ve / veya tek takım. Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Td SIX Takım seti ve ofsetleri için Post Prosesör.
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1700 mm, Yükseklik = 2300 mm, Genişlik = 700 mm. Net ağırlık: 570 Kg.

E68B
X Ekseni Ölçüsü (Çap) 600
Z Ekseni Ölçüsü (Boy) 800
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu Option
Değiştirilebilir İş Mili Maks. salgısı 2µm
İş Milinin Otomatik Dönüşü
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
İş Mili Freni Pneumatic 3 pistons @ 120º
İşmili Tanımlama Sistemi (NFC tanıma)
Sıkma Sistemi Mechanic
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 5mm x 5mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı)
Ana Kamera Büyütme 38X
İkincil Kamera Sistemi Büyütme
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü 1µm
Dokunmatik Ekran Sistemi (Operatör Arayüzü) TFT 15"
Klavye ve Maus
Elektronik / İşlemci Industrial Motherboard with Intel Processor
Yazılım / İşletim Sistemi Ubuntu Linux LTS
Veri depolama SSD
Elbo Controlli NIKKEN Takım Yönetim Yazılımı TdSIX
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
