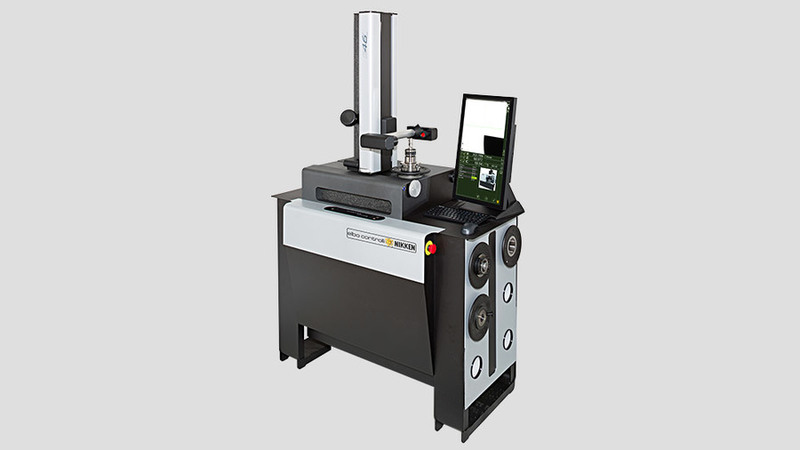

E46L modelimiz yakın zamanda yeniden tasarlandı ve sıfırdan yeniden yapıldı!

Yepyeni konsept ergonomik platform, kendi entegre tabanı üzerinde tamamen bağımsızdır; YENİ E46L, 22 inç HD dokunmatik ekranlı monitörle donatılmış, taşlanmış granit gövde ve paslanmaz çelik konstrüksiyona sahiptir.

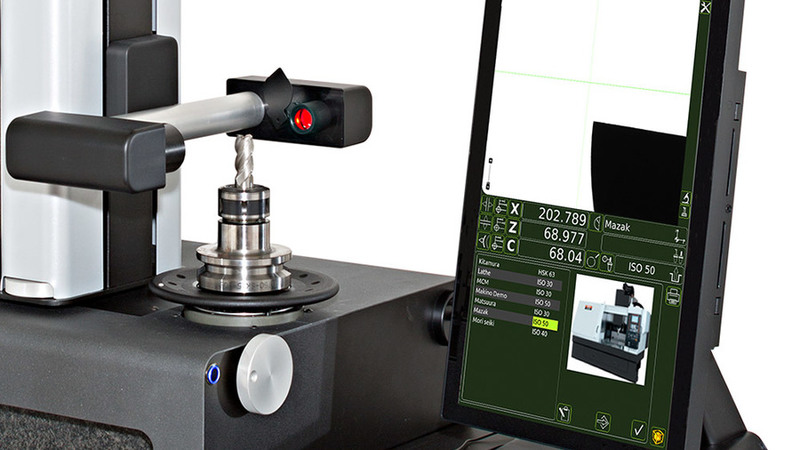

Dokunmatik ekran sistemi, kolay görüntüleme ve kullanım için yenilikçi bir şekilde dikey olarak monte edilmiştir. İki ayrı bölüme ayrılmış ekran düzeni ve kullanımı kolay simge tabanlı yazılım tasarımı, sadece mevcut takımın ve profilin görünür kısımlarını görüntülemekle kalmaz, ayrıca yazılımın ve entegre takım yönetim sisteminin tüm işlevlerine ve yeni özelliklerine erişime izin verir.

  • Hassas İş Mili Sistemi tamamen değiştirilebilir ve HSK, ISO, VDI, BT ve daha fazlasını kapsayan her tür tezgah iş mili koniği için kartuş barındırabilir.

  • Çeşitli USB bağlantı noktaları ve bir ağ özelliği içeren çıkışlara sahiptir. İşlenmiş takım ofseti verilerinin bir ağ veya hatta bir bellek taşıyıcı aracılığıyla takım yönetim sisteminden her bir tezgahın NC ünitesine aktarılmasına izin verir.

  • SP-ID üzerinden İş milinin otomatik tanınmasını sağlar. Bu sistem Ön Ayarlayıcının her bir iş mili kartuşunu yüklendiğinde tanımlamasına olanak tanır ve iş mili her değiştirildiğinde doğru makine orijinlerini önerir.

E46L BROŞÜR

(PDF - 85.5 MB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 400 mm (radyus 200 mm); yükseklik maks. 600 mm.

Standart mekanik/elektronik ve optik ekipman:
Gövde ve kolon doğal granitten yapılmıştır: Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
ELBO CONTROLLI NIKKEN optik cam cetvel AS 371 Lineer dönüştürücü HP sertifikalı.
Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.
Yüksek mekanik dayanıklılık ve uzun ömür sunan paslanmaz çelik konstrüksüyonlu makine yapısı, zemine monte edilmiş 3 sabit ve 1 ayarlanabilir destek.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir ≤2μm. salgı hassasiyetinde iş mili-tutucu (belirtilecek).
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 4ad.)
Üniversal elekrto-mekanik takım sıkma (sadece ISO).
Eksenin açısal sapması olmaksızın-sıkma kuvvetinin radyal kompanzasyonu ile iş mil tutucu dönüşünün pnömatik-mekanik frenlemesi.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Takım ölçümü ve kesme incelemesi için görsel denetim sistemi:
C-MOS sensör – Frame 10 x 10 mm.
26 kat büyütme.
Bi-telesentrik lens.
Dairesel netlik hatasını önlemek için çift düşük diyafram değerli lens.
Halka lensli kırmızı ışık episkopik LED aydınlatıcı, kırmızı ışıklı diaskopik LED noktasal aydınlatıcı.

Makinanın kullanıcı arayüzü:
Full HD 22” LCD renkli dokunmatik ekran.
Intel I3 Quad Core işlemci.
UBUNTU 14.04 LTS LINUX işletim sistemi.
Solid state disk sürücü ve hard disk.
X ve Z eksenlerinin maksimum 2mm/sn hız ile kontrolü.
4 USB bağlantı noktası.
Bir LAN ağ bağlantı noktası.

Standart Yazılım:
Operatör-tezgah arayüzü, tek ekran işlevi sayesinde basit ve sezgiseldir (ISO 7000’e göre).
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım.
Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Takım seti ve ofsetleri için Post Prosesör.
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma DXF formatlı teknik resimler, bir çizimi canlı bir takım profili üzerine bindirmek için içe aktarma özelliği.
Takım profilini DXF formatında dışa aktarılabilme imkanı.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Elbo Controlli NIKKEN TP32 yönetim yazılımıyla entegrasyon sağlamak için çift işletim sistemi ve ikiz monitör seçeneği.
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1282 mm, Yükseklik = 1874 mm, Genişlik = 672 mm. Net ağırlık: 258 Kg.

E46L
X Ekseni Ölçüsü (Çap) 400
Z Ekseni Ölçüsü (Boy) 600
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu Option
Değiştirilebilir İş Mili Maks. salgısı 2µm
İş Milinin Otomatik Dönüşü
0 ° -90 ° -180 ° -270 ° derecelerde pozisyonlama.
İş Mili Freni Pneumatic
İşmili Tanımlama Sistemi (NFC tanıma) Option
Sıkma Sistemi Manual / Mechanical
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü 1µm
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 10mm x 10mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı)
Ana Kamera Büyütme 26X
İkincil Kamera Sistemi Büyütme
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü 1µm
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü
Dokunmatik Ekran Sistemi (Operatör Arayüzü) Monitor Touch Screen TFT 22” HD verticale
Klavye ve Maus
Elektronik / İşlemci Processore Intel i3 Quad Core
Yazılım / İşletim Sistemi Ubuntu Linux LTS
Veri depolama SSD
Elbo Controlli NIKKEN Takım Yönetim Yazılımı E46L software
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
