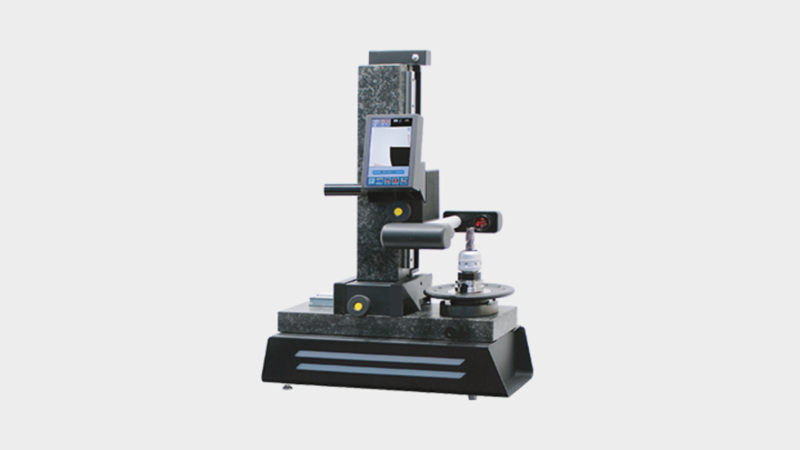

Yeni E236 + Takım Ön Ayarlama makinesi, yeni nesil gelişmiş takım ön ayarlama makinelerimiz için yükseltilmiş giriş seviyesi seçeneği olarak geliştirilmiştir.

Daha fazla ölçüm hassasiyeti, geliştirilmiş boyutsal kararlılık ve mükemmel güvenilirliği garanti etmek için tasarlanan ve geliştirilen E236+, taşlanmış doğal granit taban ve kolon, paslanmaz çelik yapı ve geliştirilmiş ergonomik tasarıma sahiptir. Yeni donanım yazılımı ve en son nesil 7 "TFT LED Dokunmatik Ekranımızla birleştirilen sistem, operasyonel ve işlevsel basitliğe rakipsiz olan sezgisel bir simge sistemi aracılığıyla tam operatör kontrolü, seçenek ve işlev seçimi sağlar.

  • Spindle System, adaptör ihtiyacını ve bunların kullanımıyla ilgili hataları ortadan kaldıran tek parça bir kartuş kullanır.

  • Takım profilinin ekranın merkezinde çerçevelenmesinin hızlı ve kolay bir şekilde yapılmasını sağlamak için yeni geliştirilmiş eksen konumlandırma sistemi.

  • Geliştilmiş 7 ”TFT LED Dokunmatik Ekran ile taşlanmış doğal granit taban ve kolon içerir.

İşmili Sistemi

E236+ işmili sistemi tamamen değiştirilebilir ve tek parça hassas bir kartuş kullanarak adaptör ihtiyacını ve bunların kullanımıyla ilgili hataları ortadan kaldırır.

Yazılım paketi

E236+ modelimize ayrıca TD236 + yazılım paketimiz dahildir. DNC sisteminiz üzerinden çalışma imkanı sağlar. DPP, ölçülen takım verilerini doğrudan makine kontrolörüne ve ilgili takım ofset sayfalarına yüklemek için CNC koduna dönüştürür.



E236+ KATALOK

(PDF - 7.44 MB)

E236+ Takım Ön Ayar Makinası

(PDF - 221 KB)

TEKNIK BILGILER

SÜRÜMLER

  • ISO / BT 40, 50 / HSK / VDI “DEĞİŞTİRİLEBİLİR” işmili tutucusu.
  • Ölçüm aralığı: X ekseni 130 mm (çap 260 mm).
  • Ölçüm aralığı: Z ekseni 360 mm.
  • Ölçüm çözünürlüğü: X ekseni 0,001 mm.
  • Ölçüm çözünürlüğü: Z ekseni 0,001 mm.
  • RISC 32 bit işlemci ve entegre görüş sistemine dayalı elektronik sürücü.
  • C-MOS görüntü sensörü. 5 mm x 5 mm çerçeveli görüntü alanı
  • Telesentrik lens ve LED aydınlatıcı.
  • Büyütme: 20 kat
  • TFT renkli LCD 7 ”LED arka ışık, matris grafik ekran (86x150 mm görüntü boyutu).
  • Tüm ön ayarlayıcı işlemleri için tam dokunmatik ekran.
  • Sezgisel simgeler ve menü tabanlı yazılım.
  • Yarıçap / çap, mm / inç, abs / incr, analog / dijital gösterim.
  • Tam ekran otomatik hedeflemeyle ölçüm yeteneği.
  • X ekseni ve Z ekseni odaklama kontrol çubukları.
  • Yarıçap ve açı otomatik hesaplama çevrimi.
  • 9 NC tezgah orijin yönetimi.
  • 9 NC takım tablosu yönetimi.
  • Takım düzelticiye özel T, Lx, Lz, kesici uç yarıçapı saklama.
  • Flash bellekte veri saklama.
  • PC bağlantısı için USB bağlantı noktası (Windows OS).
  • TD236 + ile USB bağlantı noktasıyla BIOS güncellemesi.
  • Harici 24Vcc güç kaynağı.
  • TD236 + Yazılım - Post prosesör datası: Üniversal post prosesör tarafından 50'den fazla CNC tezgaha özgü formatta düzeltici dosya oluşturucu. Tezgah orijinleri ve takım listelerinin kullanıcı dostu yedekleme ve geri yükleme yönetimi.

SEÇENEKLER

  • Etiket yazıcısı.
  • ISO / BT / HSK / VDI değiştirilebilir işmili tutucuları ve adaptörler.
  • Makine Sehpası.

BOYUTLAR

  • Boy: 570 mm, Yükseklik: 793 mm, Derinlik: 408 mm, Ağırlık: 46 kg.
