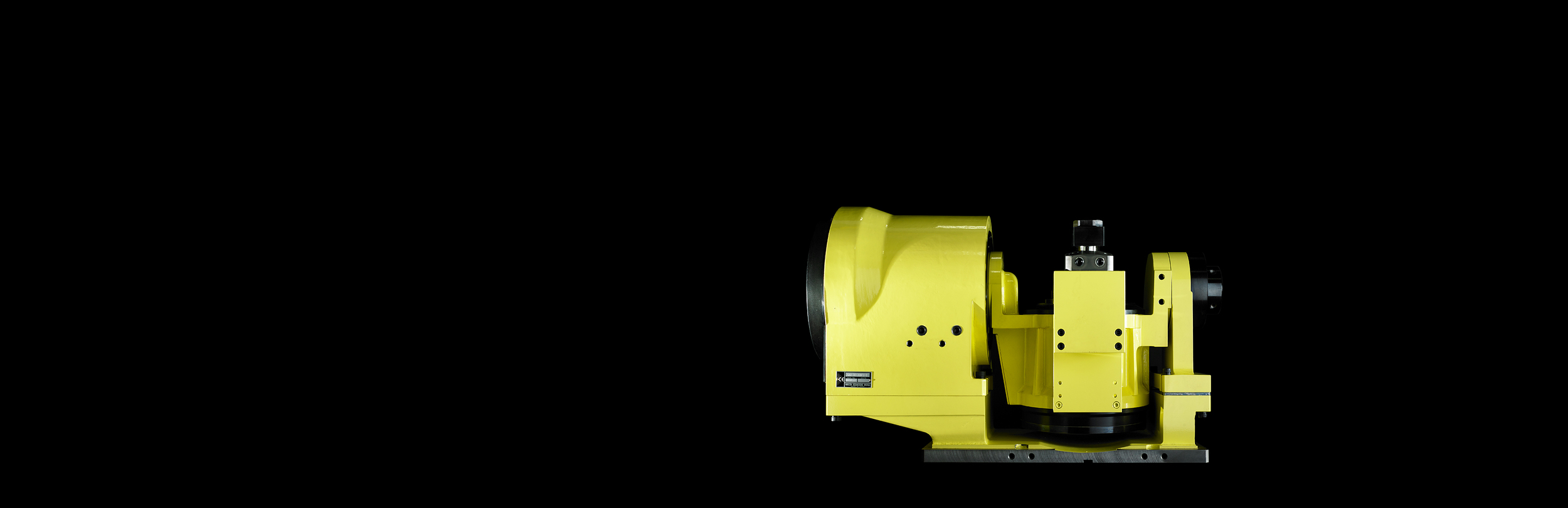

NIKKEN Doğrudan Tahrikli Döner Tablalar basit ve hassastır. Doğrudan Tahrikli tablalar, standart bir döner tabla içindeki sonsuz vida ve dişlisi gibi mekanik bir mekanizma içermez.
Doğrudan Tahrikli Döner Tablalarda, motor doğrudan eksenleri ve tablayı çalıştıracak şekilde tabla gövdesinde "yerleşik" dir.
Tablalar, yüksek hızlanma ve yavaşlama ile son derece yüksek dönüş hızları sağlar. Tek sorun motorun sürüş torkudur! Uygulamanın dikkate alınması gerekir, ancak NIKKEN Doğrudan Tahrikli Döner Tablalar, karmaşık formların ve şekillerin etkili ve hızlı bir şekilde işlenebildiği çok sayıda uygulama için uygundur.
-
Özel "Micro-Spike" fren sistemi
-
Çabuk Hızlanma
-
Yüksek Hızda dönüş ve konumlandırma
-
Kompakt tabla özellikleri
5AX-DD200BF2 | ||
---|---|---|
Tabla Çapı[Ømm] | 200 | |
İş Mili Delik Çapı [Ømm H7] | 53 | |
Merkez Yüksekliği [mm] | 270 | |
Yatay Konumda Tabla Yüksekliği (0°) [mm] | 270 | |
T Kanal Genişliği [mm] | 12 | |
EKSENLER | Döner | Tilt |
Sıkma Sistemi | Hava (0.5MPa) | Hava (0.5MPa) |
Sıkma Torku [Nm] | 150 | 500 |
Motor [FANUC] | DiS60/400 | DiS150/200 |
Enkoder | αiCz 512A | |
Min. Artış [Derece] | 0.001 | 0.001 |
Dönme Hızı [d/d] | 200 | 150 |
Indeksleme Hassasiyeti [sn.] | ±10 | ±15 |
Maks. Tork [Nm] | 130 | 380 |
Sabit Tork [Nm] | 24 | 73/170 |
Net Ağırlık [Kg] | 185 | |
Tabla Maks. İş Yükü 0° - 30° [Kg] | 30 | |
Tabla Maks. İş yükü 30° - 90° [Kg] | 30 |
