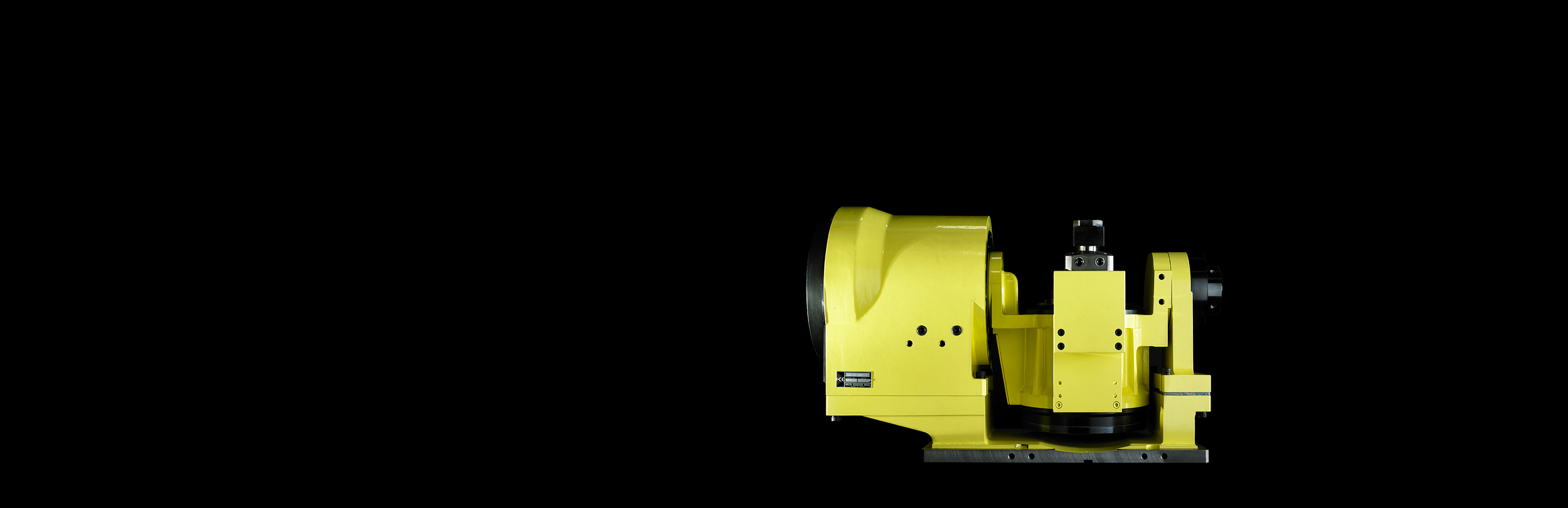

5AX-DD100AF İkiz Eksenli Doğrudan Tahrikli Döner tablamız, genişleyen DD serisine yakın zamanda eklenen yeni bir "ultra kompakt" modeldir.

Yalnızca 554 mm genişliğiyle, DD motorlu en küçük tiltli CNC Döner Tablamızdır, işleme zamanının yüksek olduğu kompakt takım tezgahları ve uygulamalar için mükemmeldir.

NIKKEN Doğrudan Tahrikli Döner Tablalar basit ve hatasızdır. Doğrudan Tahrikli tablalar,standart bir döner tabla içindeki sonsuz vida ve dişlisi gibi bir mekanik indirgeme mekanizmasına sahip değildir.

  • Özel "Micro-Spike" fren sistemi

  • Yüksek Hızlanma

  • Yüksek Hızlı dönüş ve konumlandırma

  • Kompakt yapı

Tablalar, yüksek hızlanma ve yavaşlama ile son derece yüksek dönüş hızları sağlar. Tek sınır, motorun tahrik torkudur! Uygulamada bunun dikkate alınması gerekir ancak NIKKEN Doğrudan Tahrikli Döner Tablalar, karmaşık formların ve şekillerin etkili ve hızlı bir şekilde işlenebildiği çok sayıda uygulama için uygundur.

5AX-DD100AF
Tabla Çapı [Ømm] 90
Delik Çapı [Ømm H7] 50
Merkez Yükseklik [mm] 150
Yatay Konumda Tabla Yüksekliği (0 °) [mm] 230
T Kanalı Genişliği [mm] Ø8H7 Pim Deliği
EKSEN Döner Tilt
Sıkma Sistemi HAVA (0.5MPa) HAVA (0.5MPa)
Sıkıma Torku [Nm] 75 205
Servo Motor [FANUC] DiS15/1000 DiS60/400
Kodlayıcı MPRZ-536A MPRZ-536A
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 200 200
İdeksleme Hassasiyeti [sn] ±10 ±1
Net ağırlık / kilogram] 120
Maks. İş parçası Yükü Tabla 0 ° ila 30 ° arasında [Kg] 20
Maks. İş parçası Yükü Tabla 0 ° ila 90 ° arasında [Kg] 10
Maks. Tork [Nm] 35 130
Sabit Tork [Nm] 8.7/16 24/65
