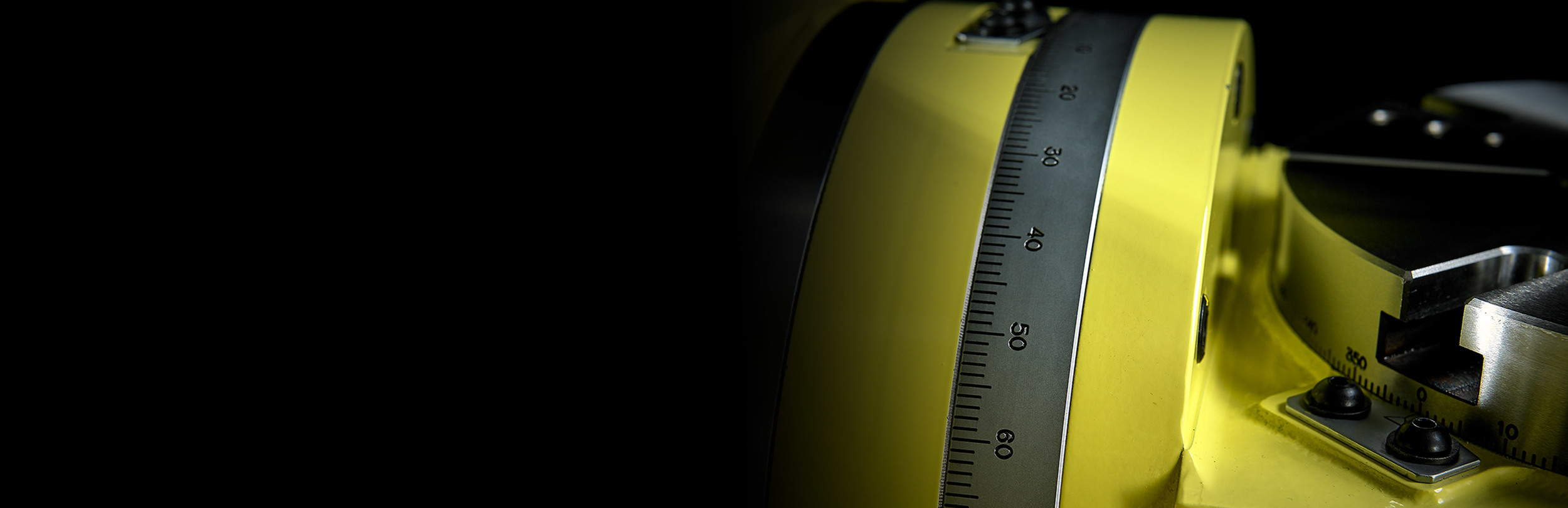

Güçlü 5AX-T400 Yerleşik Döner Tabla, eşsiz yüksek hassasiyet ve üretkenlik elde etmek için idealdir.
Güçlü bir hidrolik sıkma sistemine sahip 5AX-T400, açıklığı en üst düzeye çıkarırken yüksek mukavemet ve rijitlik sunar. İsteğe bağlı yerleşik tip 8 çıkışlı döner bağlantı ekipmanı ve sağ veya sol motor konumlandırma özelliğine sahip 5AX-T400, yüksek performans ve doğruluk sağlar.
Tüm NIKKEN ürünleri gibi, 5AX-T400 kolay bakım ve ömür boyu dayanıklılık için tasarlanmıştır.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa1VtIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--03a12d13ac9aa29601e6f8daae1ca0650ecdfa2b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-T400.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa1ltIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--43f14af6e4d527671db418edd13fc5f315856ba7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-T400-100.jpg)
5AX-T400 | ||
---|---|---|
Tabla Çap[Ømm] | 400 | |
Tabla Ölçüsü/Tipi | Yerleşik | |
İş Mili Delik Çapı [Ømm H7] | 105 | |
İş Mili Sayısı x Eksen aralığı [mm] | 1 | |
Merkez Yüksekliği [mm] | 390 | |
Yatay Konumda Tabla Yüksekliği (0°) [mm] | 390 | |
T Kanal Genişliği [mm] | 14 | |
EKSENLER | Döner | Tilt (0°-105°) |
Sıkma Sistemi | Hidrolik | Hidrolik |
Sıkma Torku [Nm] | 1760 | 1760 |
Motor Şaftında Tabla Ataleti [Kg m2 x 103] | 2.8 | 2.44 |
Servo Motor [d/d] | αiF12·2000 | αiF22·2000 |
Min. Artış [Derece] | 0.001 | 0.001 |
Dönme Hızı [d/d] | 22.2 | 16.6 |
Toplam Redüksiyon Oranı | 1/90 | 1/120 |
Indeksleme Hassasiyeti [sn.] | 15 | 60 |
Indeksleme Hassasiyeti Ultra Hassas [sn.] | - | - |
Net Ağırlık [Kg] | 995 (750 Altlıksız) | |
Tabla Maks. İş Yükü 0° - 30° [Kg] | 300 | |
Tabla Maks. İş yükü 30° - 90° [Kg] | 250 | |
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] | 31360 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] | F6860 @ L=200 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] | F11660 @ L=100 | |
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] | 1166 | |
Maks. İş Ataleti [Kg m2] | 5.1 | |
Sürme Torku [Nm] | 432 |
