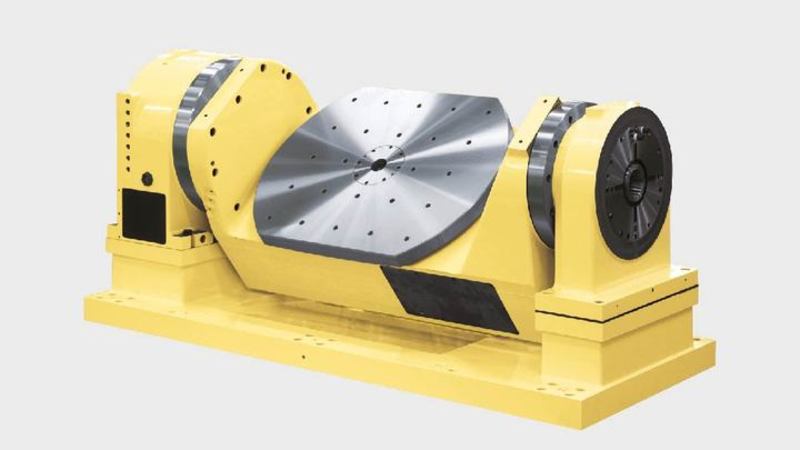

Güçlü 5AX-800 Döner Tabla, eşsiz yüksek hassasiyet ve performans elde etmek için idealdir.

Portal tipi sistemler, işleme merkezleri için tasarlanan 5AX-800, çok eksenli işleme için yüksek sağlamlık ve dayanıklılık sunan, tilt ekseninin her iki ucunda güçlü bir çift sıkma sistemine sahiptir.

Tüm NIKKEN ürünleri gibi 5AX-800 de kolay bakım ve ömür boyu dayanıklılık için tasarlanmıştır.

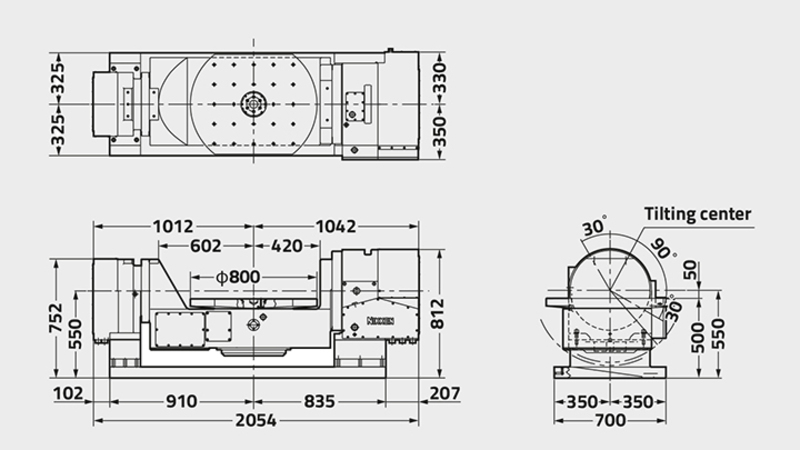

5AX-800
Tabla Çap[Ømm] 800 x 500
Tabla Ölçüsü/Tipi Ekstra Geniş
İş Mili Delik Çapı  [Ømm H7] 130
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 550
Yatay Konumda Tabla Yüksekliği (0°) [mm] 500
T Kanal Genişliği [mm] 14
EKSENLER Döner Tilt
(0°-105°)
Sıkma Sistemi Hidrolik Hidrolik
Sıkma Torku [Nm] 4655 6125
Motor Şaftında Tabla Ataleti  [Kg m2 x 103] 6.8 6
Servo Motor [d/d] αiF22·2000 αiF40·2000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 25 12.5
Toplam Redüksiyon Oranı 1/60 1/120
Indeksleme Hassasiyeti [sn.] 20 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] ±5 ±10
Net Ağırlık  [Kg] 2300
Tabla Maks. İş Yükü 0° -  30° [Kg] 500
Tabla Maks. İş yükü 30° -  90° [Kg] 300
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 31360
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] 2695
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] 2824
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 2548
Maks. İş Ataleti [Kg m2] 23
Sürme Torku [Nm] 422
