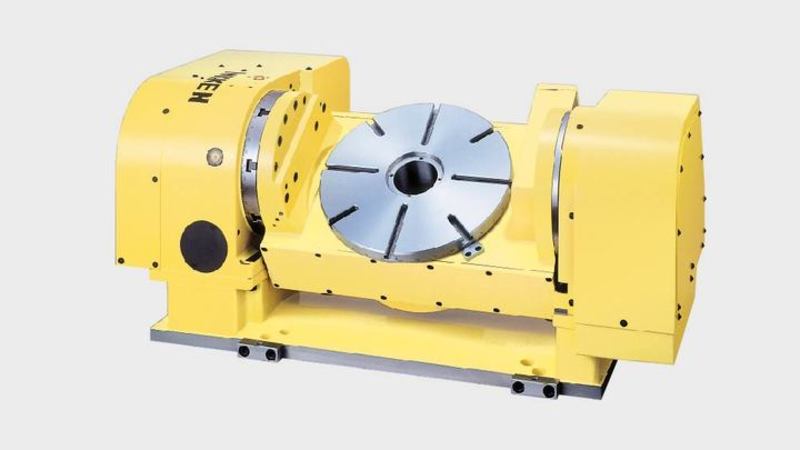

NIKKEN'in en çok satan beş eksenli döner tablalarından biri olan 5AX-350, daha büyük Standart Tilt Eksenli Döner Tablalarımızdan biridir.

Orta ve büyük ölçekli işleme merkezleri için rakipsiz yüksek hassasiyet ve dayanıklılık sunan 5AX-350, kategorisinde benzersiz bir üretkenlik sağlayan güçlü bir hidrolik sıkma sistemine sahiptir. Yatay iş merkezlerinde kullanılmak üzere özel olarak tasarlanmış ve isteğe bağlı yerleşik tipte 6 çıkış noktalı döner bağlantı aparatına sahip olan 5AX-350, performans ve doğruluk vaat eder.

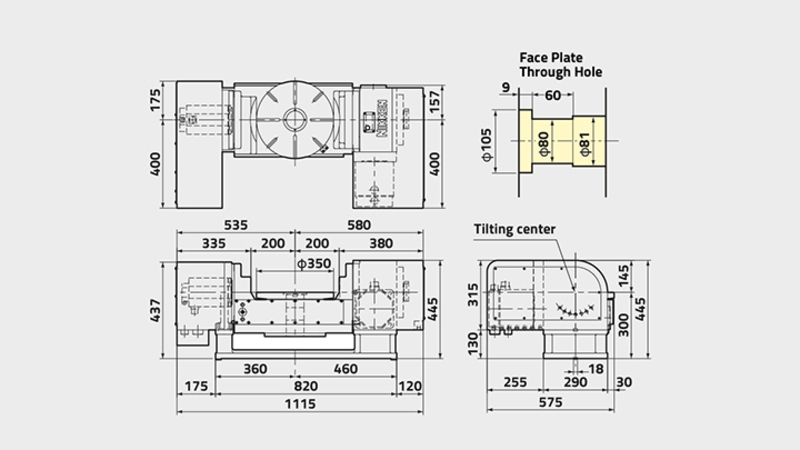

5AX-350
Tabla Çap[Ømm] 350
Tabla Ölçüsü/Tipi Geniş
İş Mili Delik Çapı [Ømm H7] 80
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 300
Yatay Konumda Tabla Yüksekliği (0°) [mm] 300
T Kanal Genişliği [mm] 12
EKSENLER Döner Tilt (0°-105°)
Sıkma Sistemi Hidrolik Hidrolik
Sıkma Torku [Nm] 1568 1568
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.8 1.35
Servo Motor [d/d] αiF8·2000 αiF12·2000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 22.2 22.2
Toplam Redüksiyon Oranı 1/90 1/90
Indeksleme Hassasiyeti [sn.] 20 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] - -
Net Ağırlık [Kg] 420 (355 Altlıksız)
Tabla Maks. İş Yükü 0° - 30° [Kg] 200
Tabla Maks. İş yükü 30° - 90° [Kg] 200
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 19600
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] F4900 @ L=175
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] F17160 @ L=0
F8580 @ L=100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 858
Maks. İş Ataleti [Kg m2] 3.2
Sürme Torku [Nm] 288
