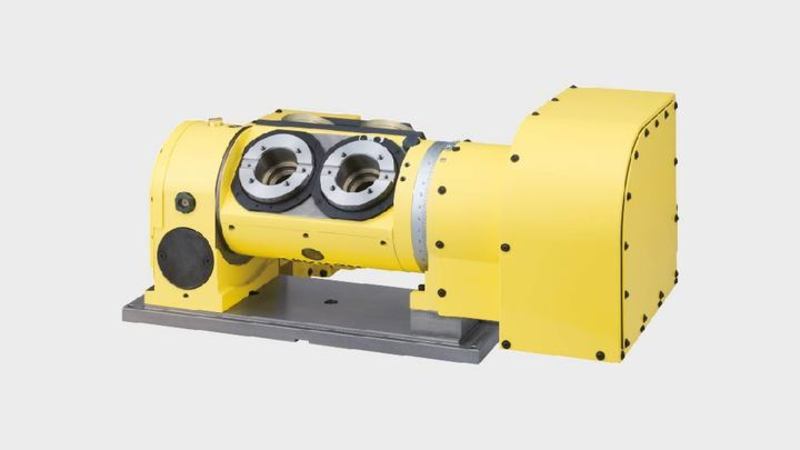

Çok milli 5AX-2MT-105 tilt eksenli döner tabla, rakipsiz yüksek hassasiyet sağlarken gelişmiş verimlilik vaat ediyor.
Küçük ve seri olarak üretilen parçalar için ideal olan 5AX-2MT-105, iş parçası bağlama amaçlı ekipman çeşitleri ile birlikte gelir ve benzersiz hassasiyet ve sağlamlık sağlar. Tüm NIKKEN ürünlerinde olduğu gibi 5AX-2MT-105, yüksek performans, kolay bakım ve uzun ömür için tasarlanmıştır.
5AX-2MT-105'nin inşasında artan eksen sayısı, kesinlikle performanstan ödün vermez ve NIKKEN CNC Döner Tabla serisinin geri kalanı gibi, rakipsiz yüksek hassasiyet, yüksek sağlamlık ve dayanıklılık korurken üretkenliği artırma sözü verir.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa2dsIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--3e3b4c5b46544de3af79040045d96b64c9ce4227/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-2MT-105.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa2tsIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--75bd69209f44fcdfa8b180bb1831dc86f572a39b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-2MT-105WAA21-100.jpg)

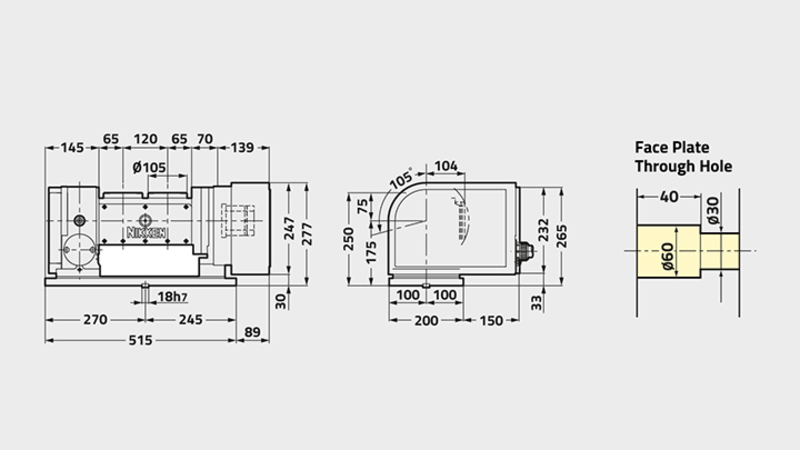

5AX-2MT-105 | ||
---|---|---|
Tabla Çap[Ømm] | 105 | |
Tabla Ölçüsü/Tipi | Çok Milli | |
İş Mili Delik Çapı [Ømm H7] | 60 | |
İş Mili Sayısı x Eksen aralığı [mm] | 2 x 120 | |
Merkez Yüksekliği [mm] | 175 | |
Yatay Konumda Tabla Yüksekliği (0°) [mm] | 250 | |
T Kanal Genişliği [mm] | 16 | |
EKSENLER | Döner | Tilt (0°-105°) |
Sıkma Sistemi | Hava | Hava |
Sıkma Torku [Nm] | 147 | 147 |
Motor Şaftında Tabla Ataleti [Kg m2 x 103] | 0.13 | 0.13 |
Servo Motor [d/d] | αiF2·3000 | αiF2·3000 |
Min. Artış [Derece] | 0.001 | 0.001 |
Dönme Hızı [d/d] | 33.3 | 16.6 |
Toplam Redüksiyon Oranı | 1/90 | 1/180 |
Indeksleme Hassasiyeti [sn.] | ±30 | 60 |
Indeksleme Hassasiyeti Ultra Hassas [sn.] | - | - |
Net Ağırlık [Kg] | 150 | |
Tabla Maks. İş Yükü 0° - 30° [Kg] | 15 | |
Tabla Maks. İş yükü 30° - 90° [Kg] | 10 | |
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] | 3920 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] | F784 @ L=60 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] | F653 @ L=0 F490 @ L=100 |
|
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] | 49 | |
Maks. İş Ataleti [Kg m2] | 0.014 | |
Sürme Torku [Nm] | 36 |
