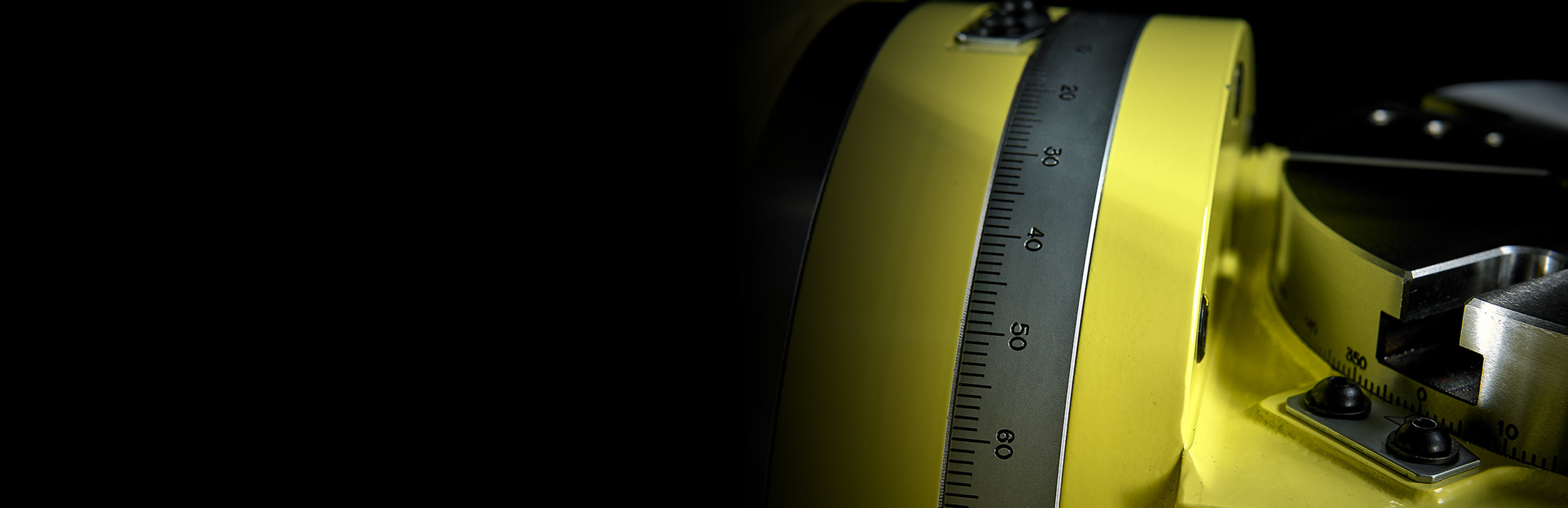

NIKKEN'in en çok satan beş eksenli döner tablalarından biri olan 5AX-230, uygun bir fiyata rakipsiz yüksek hassasiyet ve dayanıklılık sunar.

Güçlü bir hidrolik sıkma sistemine sahip 5AX-230, yüksek hassasiyet ve artırılmış performans sağlar ve orta ölçekli işleme merkezleri için idealdir. Yatay işleme merkezlerinde kullanılmak üzere özel olarak tasarlanan ve kabloları ve hidrolik hortumları sabitlemek için isteğe bağlı bir kutuya sahip olan 5AX-230, değerli bir yatırımdır.

5AX-230
Tabla Çap[Ømm] 230
Tabla Ölçüsü/Tipi Standart
İş Mili Delik Çapı [Ømm H7] 60
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 240
Yatay Konumda Tabla Yüksekliği (0°) [mm] 285
T Kanal Genişliği [mm] 12
EKSENLER Döner Tilt (0°-105°)
Sıkma Sistemi Hidrolik Hidrolik
Sıkma Torku [Nm] 490 3430
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.3 0.5
Servo Motor [d/d] αiF4·2000 αiF8·2000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 11.1 5.5
Toplam Redüksiyon Oranı 1/180 1/360
Indeksleme Hassasiyeti [sn.] 20 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] - -
Net Ağırlık [Kg] 220
Tabla Maks. İş Yükü 0° - 30° [Kg] 100
Tabla Maks. İş yükü 30° - 90° [Kg] 100
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 11760
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] F5880 @ L=115
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] F5880 @ L=0
F2940 @ L=100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 451
Maks. İş Ataleti [Kg m2] 0.66
Sürme Torku [Nm] 288
