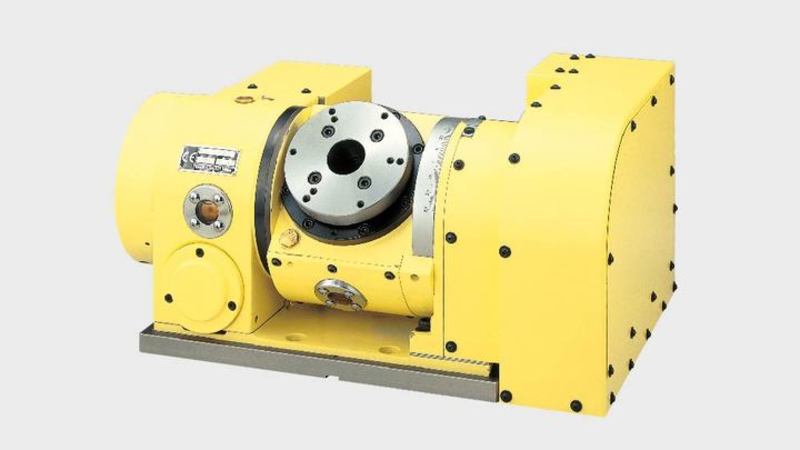

NIKKEN 5AX-130, kompakt tezgahlar için en küçük tilt hareketli CNC Döner Tablalarımızdan biridir.

5AX-130, akıllı telefonlar ve otomotiv parçaları gibi yüksek hassasiyetli elektronik cihazların üretimi için mükemmel bir çözüm olan jig plakaları, standart torna aynaları ve konik freze tutucuları gibi geniş bir bağlantı yelpazesi ile de uyumludur.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

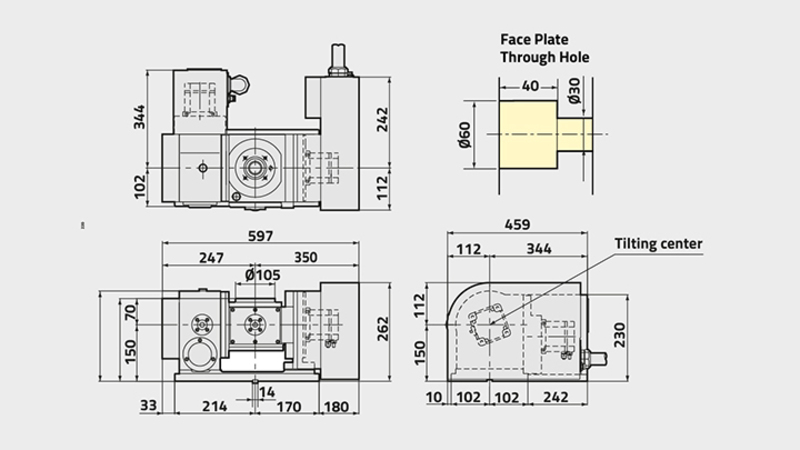

5AX-130
Tabla Çap[Ømm] 105 (130 Alt plaka)
Tabla Ölçüsü/Tipi Kompakt
İş Mili Delik Çapı [Ømm H7] 60
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 150
Yatay Konumda Tabla Yüksekliği (0°) [mm] 235
T Kanal Genişliği [mm] 10H7 Pim
EKSENLER Döner Tilt
(0°-105°)
Sıkma Sistemi Hava Hava
Sıkma Torku [Nm] 205 303
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.09 0.12
Servo Motor [d/d] αiF2·3000 αiF2·3000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 33.3 16.6
Toplam Redüksiyon Oranı 1/90 1/180
Indeksleme Hassasiyeti [sn.] ±30 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] - -
Net Ağırlık [Kg] 115
Tabla Maks. İş Yükü 0° - 30° [Kg] 50
Tabla Maks. İş yükü 30° - 90° [Kg] 25
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 5880
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] F2940 @ L=65
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] F3460 @ L=0
F1590 @ L=100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 98
Maks. İş Ataleti [Kg m2] 0.12
Sürme Torku [Nm] 72
