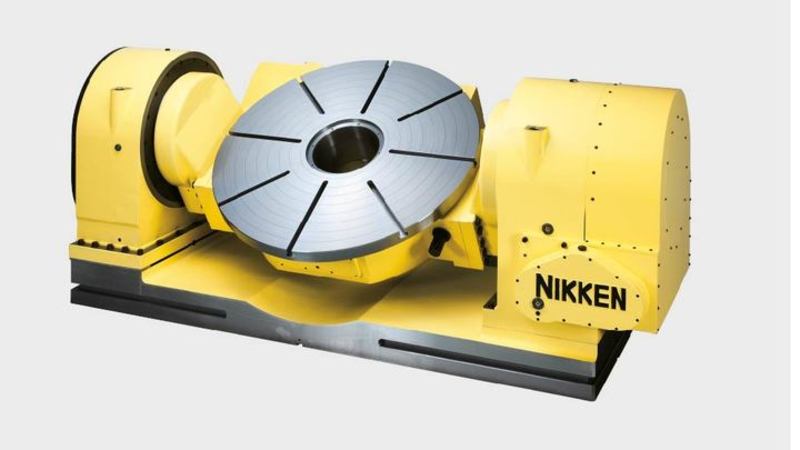

En büyük döner tablalarımızdan biri olan 5AX-1200, portal tipi sistemler, işleme merkezleri için tasarlanmıştır.
Tilt ekseninin her iki ucunda güçlü bir çift sıkma sistemi ve 5AX-1200A kardeş makine için isteğe bağlı bir denge ağırlığı kurulum seçeneği ile üretilen 5AX-1200, hassasiyeti korumak ve ömür boyu dayanıklılığa sahip olmak için tasarlanmıştır.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaTBtIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--e2c9fb866c242dce4881994e9bce813759330c81/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-1200.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaTRtIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--7ce080d1fabaffcaede1b39192fb0fedbaa3984b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-1200-100.jpg)
5AX-1200 | ||
---|---|---|
Tabla Çap[Ømm] | 1200 | |
Tabla Ölçüsü/Tipi | Çok geniş | |
İş Mili Delik Çapı [Ømm H7] | 300 | |
İş Mili Sayısı x Eksen aralığı [mm] | 1 | |
Merkez Yüksekliği [mm] | 750 | |
Yatay Konumda Tabla Yüksekliği (0°) [mm] | 950 | |
T Kanal Genişliği [mm] | 22 | |
EKSENLER | Döner | Tilt (0°-105°) |
Sıkma Sistemi | Hidrolik | Hidrolik |
Sıkma Torku [Nm] | 14700 | 19600 |
Motor Şaftında Tabla Ataleti [Kg m2 x 103] | 10.8 | 3.5 |
Servo Motor [d/d] | αiF22·2000 | αiF22·2000 |
Min. Artış [Derece] | 0.001 | 0.001 |
Dönme Hızı [d/d] | 5.5 | 2.7 |
Toplam Redüksiyon Oranı | 1/360 | 1/720 |
Indeksleme Hassasiyeti [sn.] | 20 | 60 |
Indeksleme Hassasiyeti Ultra Hassas [sn.] | ±5 | ±10 |
Net Ağırlık [Kg] | 7300 | |
Tabla Maks. İş Yükü 0° - 30° [Kg] | 2500 | |
Tabla Maks. İş yükü 30° - 90° [Kg] | 1500 | |
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] | 137200 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] | 5488 | |
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] | 9600 | |
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] | 14700 | |
Maks. İş Ataleti [Kg m2] | 276 | |
Sürme Torku [Nm] | 3168 |
