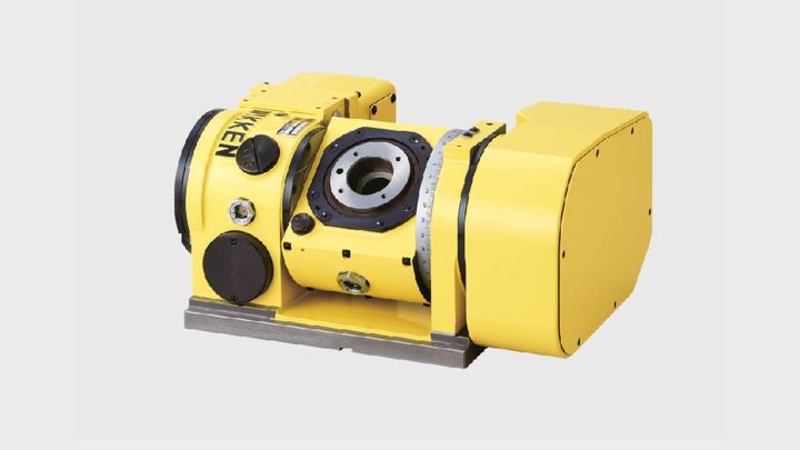

NIKKEN 5AX-100, kompakt tezgahlar için en küçük tilt hareketli CNC Döner Tablamızdır.

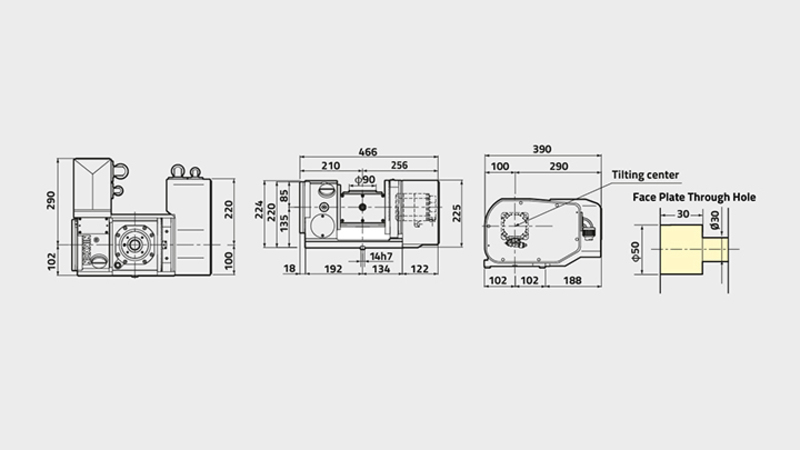

466mm gövde genişliği ve sadece 84kg ağırlığındaki 5AX-100, NIKKEN tarihinin en küçük ve en hafifidir. Her zaman daha fazla işleme alanı ve standart olarak hava hidrolik özellikli 410Nm tilt ekseni sağlayan 5AX-100, kompakt işleme merkeziniz için küçük ama güçlü bir çözümdür.

5AX-100, akıllı telefonlar ve otomotiv parçaları gibi yüksek hassasiyetli elektronik cihazların üretimi için mükemmel bir çözüm olan jig plakaları, standart torna aynaları ve konik freze tutucuları gibi geniş bir bağlantı yelpazesi ile de uyumludur.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

5AX-100
Tabla Çap[Ømm] 90
Tabla Ölçüsü/Tipi Kompakt
İş Mili Delik Çapı [Ømm H7] 50
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 135
Yatay Konumda Tabla Yüksekliği (0°) [mm] 190
T Kanal Genişliği [mm] 8H7 Pim
EKSENLER Döner Tilt
(0°-105°)
Sıkma Sistemi Hava Hava (Hidrolik Takviye)
Sıkma Torku [Nm] 205 410
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.09 0.12
Servo Motor [d/d] αiF1·2000 αiF2·2000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 44.4 22.2
Toplam Redüksiyon Oranı 1/45 1/90
Indeksleme Hassasiyeti [sn.] ±30 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] - -
Net Ağırlık [Kg] 84
Tabla Maks. İş Yükü 0° - 30° [Kg] 40
Tabla Maks. İş yükü 30° - 90° [Kg] 20
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 5300
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] F3820 @ L=45
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] F2945 @ L=0
F1045 @ L=100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 98
Maks. İş Ataleti [Kg m2] 0.03
Sürme Torku [Nm] 18
