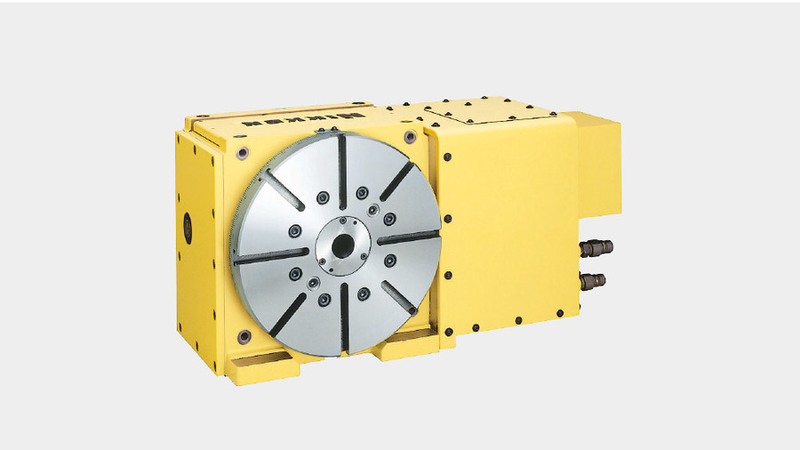

NIKKEN NSVZ300 Kurt diş kavramalı bir döner tabladır. Maksimum 39200N itme yükü nedeniyle rijit malzemelerin yüksek sayılabilecek kesme derinliklerinde işlenmesine uygundur.
NIKKEN tarafından şirket içinde geliştirilen 3 parçalı Kurt Diş kavrama sistemi sayesinde masa üstü güvenli, yumuşak ve hızlı indeksleme sağlamak için piyasadaki en sağlam ve hassas döner tablalardan biri.
Hidrolik sıkma sistemli NSVZ döner tabla serisi, 180, 400 ve 500 mm'lik aynalar ile mevcuttur.
NSVZ300 | |
---|---|
Tabla Çap[Ømm] | 300 |
Tabla Ölçüsü/Tipi | Kurt diş Kaplin |
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) | Sağ |
İş Mili Delik Çapı [Ømm H7] | 60 |
İş Mili Sayısı x Eksen aralığı [mm] | 1 |
Merkez Yüksekliği [mm] | 170 |
Merkez Yüksekliği [mm] | 12 |
Sıkma Sistemi | Hidrolik |
Sıkma Torku [Nm] | 2155 |
Motor Şaftında Tabla Ataleti [Kg m2 x 103] | 0.16 |
Servo Motor [d/d] | αiF4·2000 |
Min. Artış [Derece] | 1 |
Dönme Hızı [d/d] | 11.1 |
Toplam Redüksiyon Oranı | 1/180 |
Indeksleme Hassasiyeti [sn.] | ±2 |
Indeksleme Hassasiyeti Ultra Hassas [sn.] | N/A |
Net Ağırlık [Kg] | 150 |
Maks. Masada Dikey İş Yükü [Kg] | 150 |
Maks. Masada Yatay İş Yükü [Kg] | 300 |
Maks. Masada Yatay İtme Yükü [N] | 39200 |
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] | 2156 |
Maks. Masa üzerindeki itme Yükü [FxL Nm] | 1421 |
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] | 30 |
Maks. İş Ataleti [Kg m2] | 1 |
Sürme Torku [Nm] | N/A |
