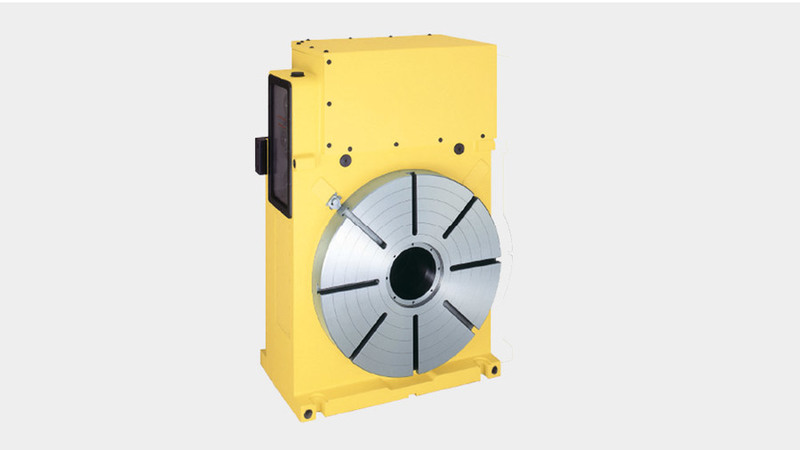

Üst Tarafa Monte Edilmiş Motor ile CNC501T, kolay erişime izin veren ve kablo kutusu için bir seçenek sağlar ve serbest alanı en üst düzeye çıkarır.

Yüksek hassasiyet, kolay bakım ve ömür boyu dayanıklılık sunan CNC501T, NIKKEN'in en kapsamlı döner tablalarından biridir. Genel amaçlı yatay işleme merkezinin B ekseni veya bir aparat monte edilerek küçük parçaların otomasyonu için ideal olan CNC501T, yüksek mukavemet ve performansı garanti eder.

CNC501T
Tabla Çap[Ømm] 500
Tabla Ölçüsü/Tipi Geniş
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Üst
İş Mili Delik Çapı [Ømm H7] 130
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 310
Merkez Yüksekliği [mm] 14
Sıkma Sistemi Hİdrolik
Sıkma Torku [Nm] 4655
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 9
Servo Motor [d/d] αiF12·2000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 16.6
Toplam Redüksiyon Oranı 1/120
Indeksleme Hassasiyeti [sn.] 15
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 495
Maks. Masada Dikey İş Yükü [Kg] 400
Maks. Masada Yatay İş Yükü [Kg] N/A
Maks. Masada Yatay İtme Yükü [N] 150000
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 5709
Maks. Masa üzerindeki itme Yükü [FxL Nm] 16650
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] 200
Maks. İş Ataleti [Kg m2] 19
Sürme Torku [Nm] 576
