NIKKEN CNC401, ortalama 16,6 RPM ile 1760 Nm sıkma torku için hidrolik sıkma kullanır.

CNC401, tüm NIKKEN CNC Döner Tablalar gibi rakipsiz yüksek hassasiyet, yüksek rijitlik ve dayanıklılık sunar.

Hidrolik sıkma sistemli bu döner tabla, birçok kişi tarafından orta ölçekli işleme merkezlerinde dördüncü eksen yetenekleri sağlamak için kullanılmaktadır.

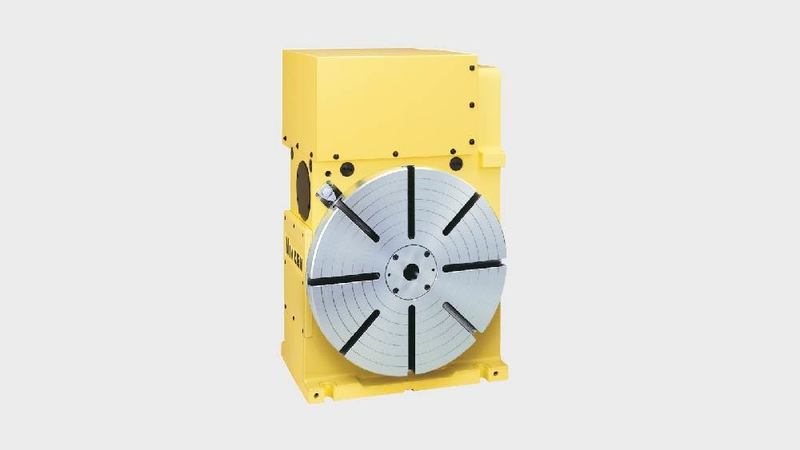

CNC401 ile CNC401T arasındaki bu fark, motorun döner tablanın üstüne monte edilmesidir. Ayrıca sola veya sağa monte edilmiş motorlar, CNC401 veya arkaya monte motorlar, CNC401B sunuyoruz. CNC401 ve CNC401B için yüksek hızlı motorlar da mevcuttur.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

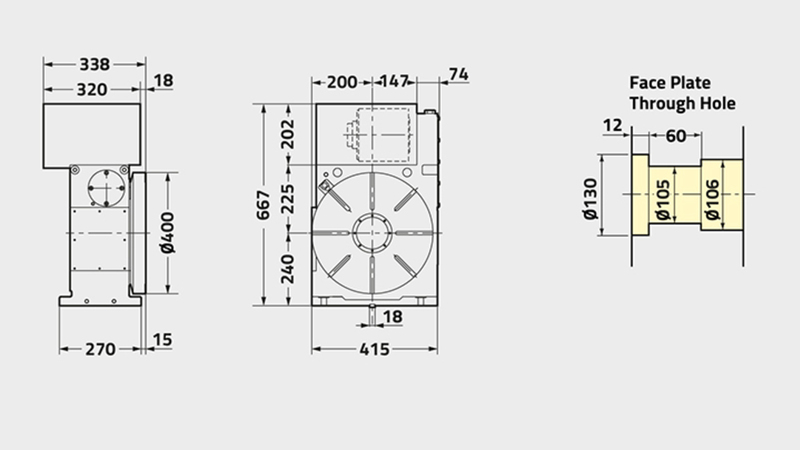

CNC401T
Tabla Çap[Ømm] 400
Tabla Ölçüsü/Tipi Standart
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Üst
İş Mili Delik Çapı [Ømm H7] 105
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 240
Merkez Yüksekliği [mm] 14
Sıkma Sistemi Hidrolik
Sıkma Torku [Nm] 1760
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 2
Servo Motor [d/d] αiF12·2000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 16.6
Toplam Redüksiyon Oranı 1/120
Indeksleme Hassasiyeti [sn.] 15
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 245
Maks. Masada Dikey İş Yükü [Kg] 250
Maks. Masada Yatay İş Yükü [Kg] N/A
Maks. Masada Yatay İtme Yükü [N] 53100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 2648
Maks. Masa üzerindeki itme Yükü [FxL Nm] 3840
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] 100
Maks. İş Ataleti [Kg m2] 8
Sürme Torku [Nm] 576
