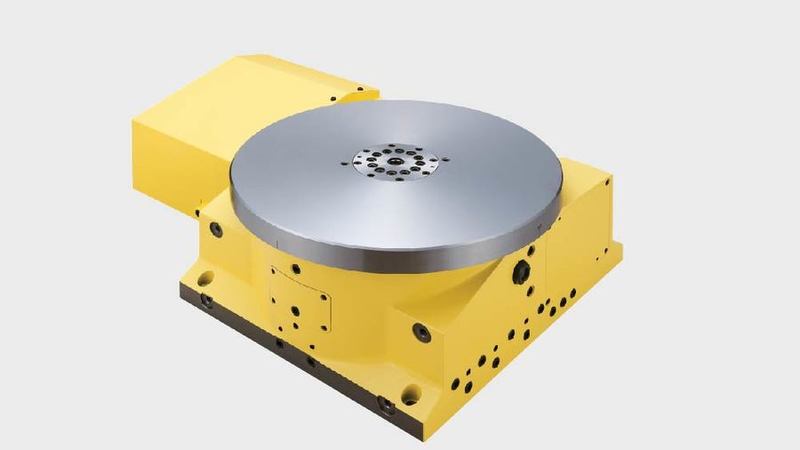

Güçlü CNC (Z) 503H Yerleşik Döner Tabla, eşsiz yüksek hassasiyet ve performans elde etmek için idealdir.

Güçlü bir hidrolik sıkma sistemine sahip CNC (Z) 503H, yüksek mukavemet ve rijitlik sunar ve sadece yatay modeller olarak üretilir ve serbest alanı en üst düzeye çıkarır. Tüm NIKKEN ürünleri gibi CNC (Z) 503H kolay bakım ve ömür boyu dayanıklılık için tasarlanmıştır.

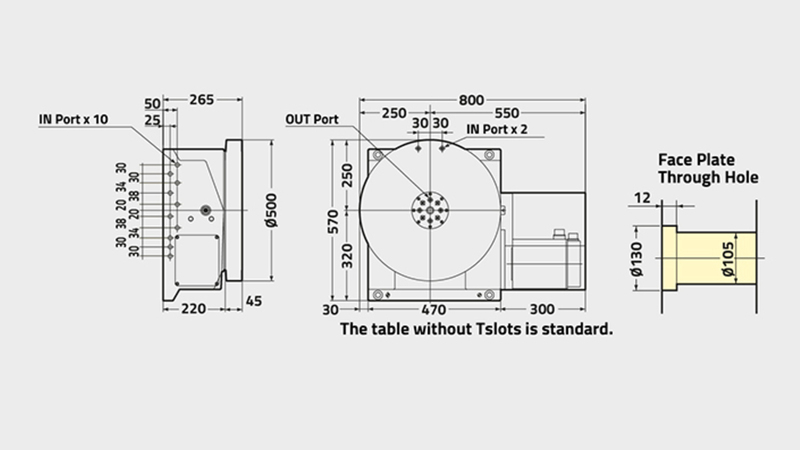

CNC(Z)503H
Tabla Çap[Ømm] 500
Tabla Ölçüsü/Tipi Yerleşik
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Sağ
İş Mili Delik Çapı [Ømm H7] 105
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] N/A
Merkez Yüksekliği [mm] N/A
Sıkma Sistemi Hİdrolik
Sıkma Torku [Nm] 1890
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 8
Servo Motor [d/d] αiF12·2000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 16.6 (33.3)
Toplam Redüksiyon Oranı 1/20 (1/60)
Indeksleme Hassasiyeti [sn.] 20
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 400
Maks. Masada Dikey İş Yükü [Kg] N/A
Maks. Masada Yatay İş Yükü [Kg] 1000
Maks. Masada Yatay İtme Yükü [N] 63720
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 3531
Maks. Masa üzerindeki itme Yükü [FxL Nm] 5990
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] N/A
Maks. İş Ataleti [Kg m2] 32.5 (16.3)
Sürme Torku [Nm] 576 (460)
