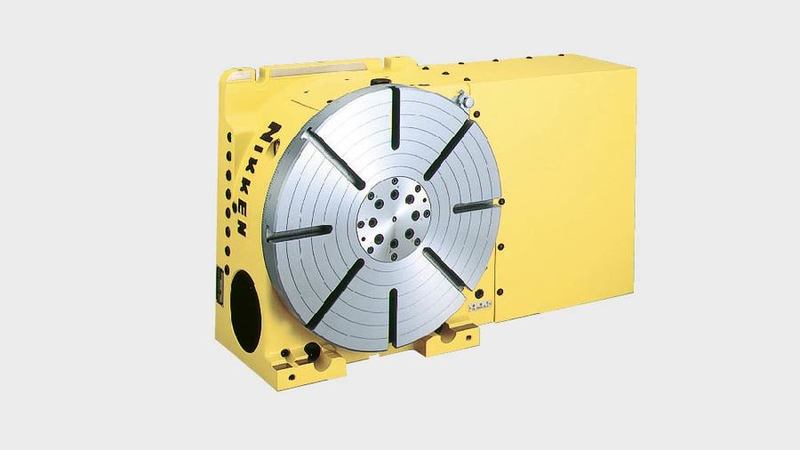

NIKKEN CNC401, ortalama 22.2 d/d ve 1760Nm'lik sıkma torku için hidrolik sıkma kullanır.

CNC401, tüm NIKKEN CNC Döner Tablalar gibi rakipsiz yüksek hassasiyet, yüksek rijitlik ve dayanıklılık sunar.

Hidrolik sıkma sistemli bu döner tabla, birçok kişi tarafından orta ölçekli işleme merkezlerinde dördüncü eksen yetenekleri sağlamak için kullanılmaktadır.

CNCZ401'in, hızlı bir şekilde yatırım geri dönüşü sağlayabilen, standart olarak yüksek hızlı motoru vardır.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

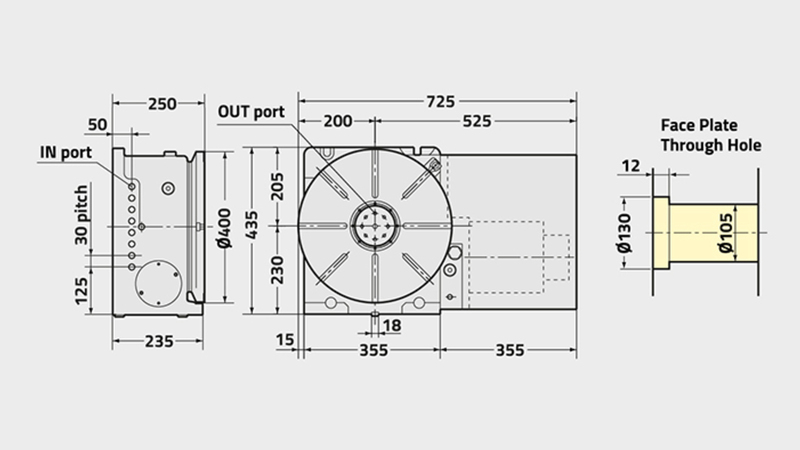

CNC(Z)401
Tabla Çap[Ømm] 400
Tabla Ölçüsü/Tipi Standart
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Sağ
İş Mili Delik Çapı [Ømm H7] 105
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 230
Merkez Yüksekliği [mm] 14
Sıkma Sistemi Hidrolik
Sıkma Torku [Nm] 1760
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 2.8
Servo Motor [d/d] αiF12·2000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 22.2 (44.4)
Toplam Redüksiyon Oranı 1/90 (1/45)
Indeksleme Hassasiyeti [sn.] 15
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 230
Maks. Masada Dikey İş Yükü [Kg] 250
Maks. Masada Yatay İş Yükü [Kg] 500
Maks. Masada Yatay İtme Yükü [N] 53100
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 2648
Maks. Masa üzerindeki itme Yükü [FxL Nm] 3840
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] 100
Maks. İş Ataleti [Kg m2] 6.4 (3.2)
Sürme Torku [Nm] 432 (345)
