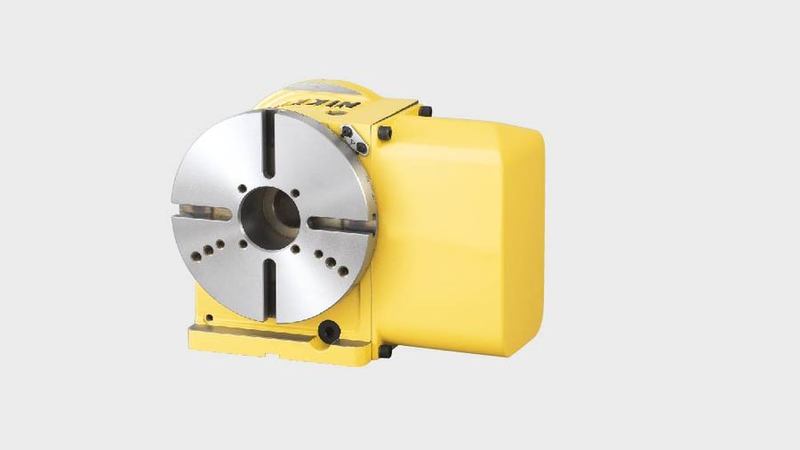

NIKKEN CNC202 Döner Tabla, dikey işleme merkezi üreticilerinin gözdesidir. Bu NIKKEN klasiği, pnömatik olarak sıkma yapan bir döner tabla için olağanüstü performans seviyesi sunar.
Küçük bir hareket ile, mevcut işleme merkezinizi dördüncü eksenli bir işgücüne dönüştürmek için ihtiyaç duyduğunuz ve daha önce " ulaşılamamış sayısız yeni işi almanıza olanak sağlayan önemli bir yatırım getirisi olabilir".
CNCZ202, hızlı bir şekilde yatırım geri dönüşü sağlayabilen, standart olarak yüksek hızlı bir motorla gelir.
Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.
CNC(Z)202 | |
---|---|

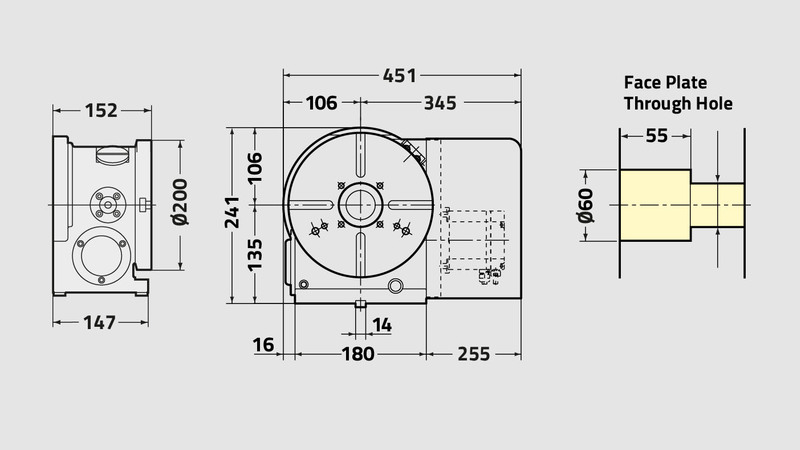

Tabla Çap[Ømm] | 200 |
Tabla Ölçüsü/Tipi | Kompakt |
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) | Sağ |
İş Mili Delik Çapı [Ømm H7] | 60 |
İş Mili Sayısı x Eksen aralığı [mm] | 1 |
Merkez Yüksekliği [mm] | 135 |
Merkez Yüksekliği [mm] | 12 |
Sıkma Sistemi | Hava |
Sıkma Torku [Nm] | 303 |
Motor Şaftında Tabla Ataleti [Kg m2 x 103] | 0.09 |
Servo Motor [d/d] | αiF4·3000 |
Min. Artış [Derece] | 0.001 |
Dönme Hızı [d/d] | 33.3 (66.6) |
Toplam Redüksiyon Oranı | 1/90 (1/45) |
Indeksleme Hassasiyeti [sn.] | ±20 |
Indeksleme Hassasiyeti Ultra Hassas [sn.] | N/A |
Net Ağırlık [Kg] | 55 |
Maks. Masada Dikey İş Yükü [Kg] | 100 |
Maks. Masada Yatay İş Yükü [Kg] | 200 |
Maks. Masada Yatay İtme Yükü [N] | 18000 |
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] | 542 |
Maks. Masa üzerindeki itme Yükü [FxL Nm] | 690 |
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] | 50 |
Maks. İş Ataleti [Kg m2] | 1.0 (0.5) |
Sürme Torku [Nm] | 114 (115) |
