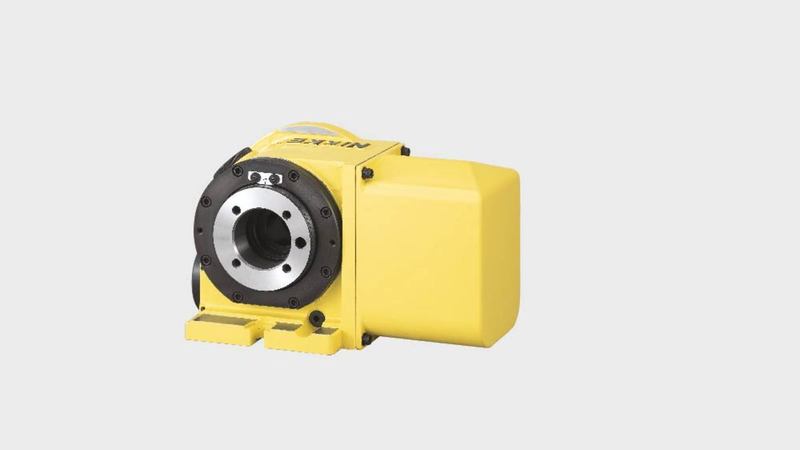

CNC-105, NIKKEN tarafından üretilen en küçük CNC Döner Tabla'dır. Boyutuna rağmen CNC-105 rakipsiz bir yüksek hassasiyet, yüksek sağlamlık ve dayanıklılık gösterir ve bu döner tablayı ideal kompakt çözüm haline getirir. Pnömatik sıkma düzenli bu döner tabla, dördüncü eksen imkanını uygun bir fiyatla elde etmek için küçük dik işleme merkezlerinde birçok kişi tarafından kullanılır.

Bu çok yönlü Döner Tabla, sağ ve sol yan motorları ile birlikte mevcuttur ve küçük boyutlu iş parçalarının endekslenmesi için uygundur.

CNCZ105, hızlı bir şekilde ciddi yatırım getirisi sağlayabilen, standart olarak yüksek hızlı motorla birlikte gelir.

Döner tabla, özel gereksinimlerinizi en iyi şekilde karşılamak için bir dizi motor ve kontrol cihazı ile tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

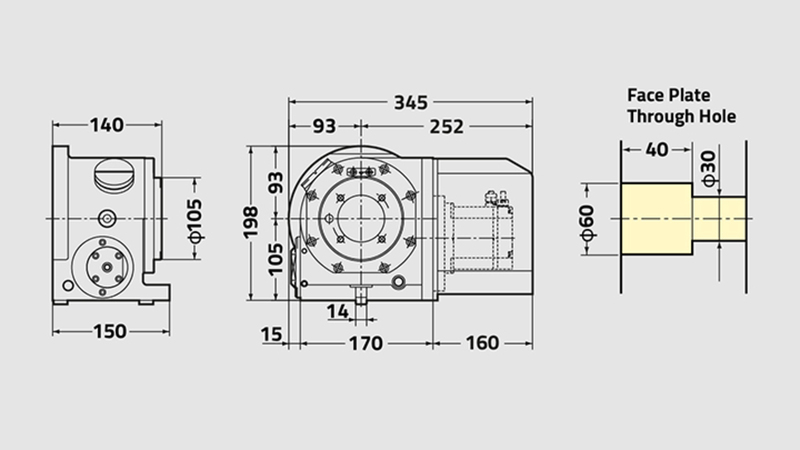

CNC(Z)105
Tabla Çap[Ømm] 105
Tabla Ölçüsü/Tipi Kompakt
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Sağ
İş Mili Delik Çapı [Ømm H7] 60
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 105
T Kanal Genişliği [mm] 10H7 Pim
Sıkma Sistemi Hava
Sıkma Torku [Nm] 205
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.06
Servo Motor [d/d] αiF1·3000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 33.3 (66.6)
Toplam Redüksiyon Oranı 1/90 (1/45)
Indeksleme Hassasiyeti [sn.] ±30
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 32
Maks. Masada Dikey İş Yükü [Kg] 30
Maks. Masada Yatay İş Yükü [Kg] 60
Maks. Masada Yatay İtme Yükü [N] 8800
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 275
Maks. Masa üzerindeki itme Yükü [FxL Nm] 220
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] N/A
Maks. İş Ataleti [Kg m2] 0.04 (0.02)
Maks. İş Ataleti [Kg m2] 36 (27)
