NIKKEN Çok Milli CNC Döner Tablaları, kapasiteyi ve süreci geliştirmek için mükemmel bir çözümdür.

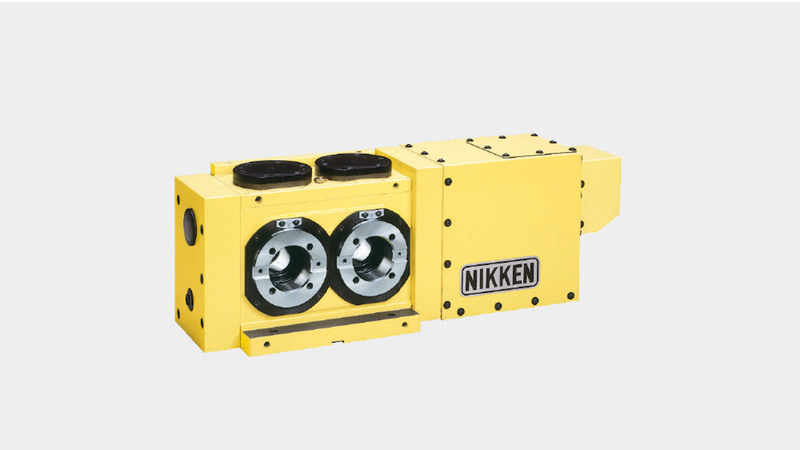

Çok sayıda parça bağlama imkanı olan CNC100-2W, küçük parçaların ve seri üretim parçaların üretimi için idealdir.

CNC100-2W'nin inşasında artan eksen sayısı, performanstan kesinlikle ödün vermez ve NIKKEN CNC Döner Tabla serisinin geri kalanı gibi, rakipsiz yüksek hassasiyet, yüksek sağlamlık ve dayanıklılık korurken üretkenliği artırma sözü verir.

CNC100-2W, 3 veya 4 milliler hızlı bir şekilde ciddi bir yatırım getirisi sağlayabilen yüksek hızlı bir motora da sahiptir.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

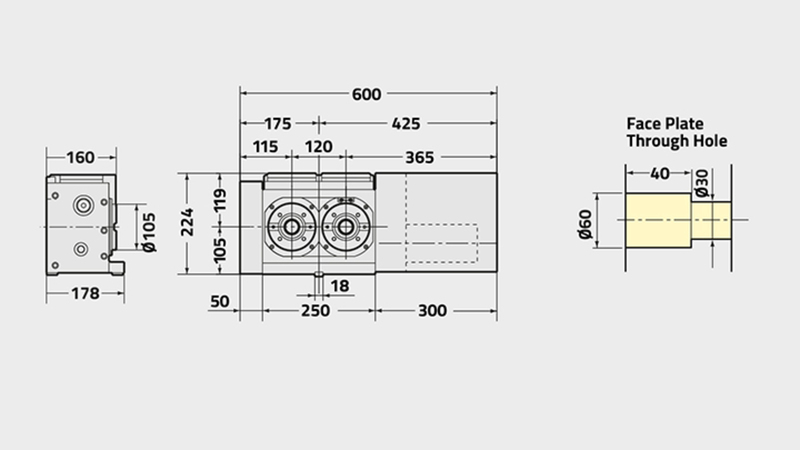

CNC(Z)100-2W
Tabla Çap[Ømm] 105
Tabla Ölçüsü/Tipi Çok Milli
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Sağ
İş Mili Delik Çapı [Ømm H7] 60
İş Mili Sayısı x Eksen aralığı [mm] 2 x 120
Merkez Yüksekliği [mm] 105
Merkez Yüksekliği [mm] 16
Sıkma Sistemi HAVA
Sıkma Torku [Nm] 147
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.13
Servo Motor [d/d] αiF2·3000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 16.6 (66.6)
Toplam Redüksiyon Oranı 1/180 (1/45)
Indeksleme Hassasiyeti [sn.] ±30
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 70
Maks. Masada Dikey İş Yükü [Kg] 15
Maks. Masada Yatay İş Yükü [Kg] 30
Maks. Masada Yatay İtme Yükü [N] 3920
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 275
Maks. Masa üzerindeki itme Yükü [FxL Nm] 98
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] N/A
Maks. İş Ataleti [Kg m2] 0.019 (0.07 Yatay)
Sürme Torku [Nm] 72
