E46LA Takım Ön Ayar Makinası

E46LA Ön ayar makinası üzerinde yeni geliştirilen otomatik ölçüm fonksiyonu, bu tür makinelerde benzersiz bir özellik sunar.

“Otomatik ölçüm” gerçekleştirilirken, işmili, kesme kenarının en yüksek hassasiyetle yakalanmasını sağlamak için takımın dış çapına göre hesaplanan bir hızda döner.

Buna ek olarak, her bir kesici kenarın en yüksek noktası yaklaşıldığında, yazılım, her kesici kenarın kesin ölçümünü sağlamak için iş milinin yavaşlamasını ve hızlanmasını hesaplar. Bu, piyasadaki ayarlanmış bir takım çapına bağlı olarak sabit bir dönme hızı kullanan diğer makinelere benzemez, bunun yerine Presetter'in otomatik ölçüm işlevini ölçülen takımın çapına bağlar.

Ana yapı

Makine yapısı yüksek doğruluk ve rijitlik ile donatılmış oarak yapı çeliği malzemesindendir. Maksimum doğruluğu garanti etmek için doğal granit kolon ve gövde (önceki nesil modellere göre büyük ölçüde artırılmıştır).

İş mili Sistemi

Adaptörler yerine değiştirilebilir mil kartuşları kullanılarak çok çeşitli takım önceden ayarlanabilir. Bu, tüm iş mili tiplerinde doğruluk sağlayan araparça bağlantılarının sayısını azaltır.

İşlevsellik

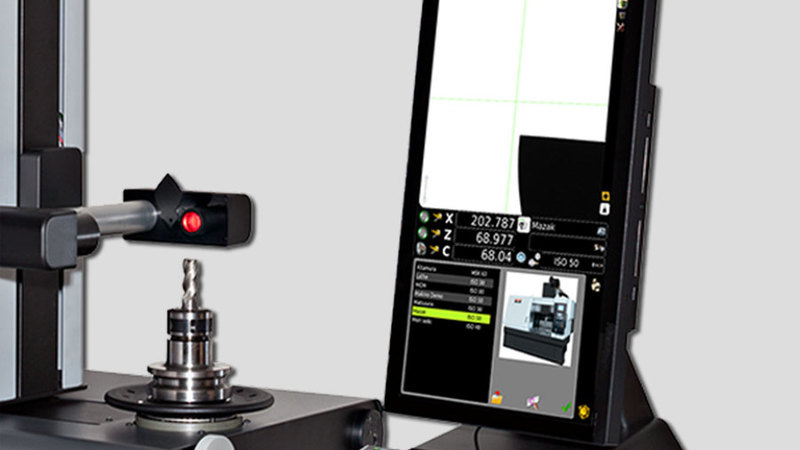

22 ”kapasitif dokunmatik ekran ile otomatik ölçüm fonksiyonu. Ekran iki bölüme ayrılmıştır, yarısı mevcut takımın ve profilin görüntülerini gösterirken diğeri, mevcut yazılım işlevlerine erişime izin verir.

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 400 mm (radyus 200 mm); yükseklik maks. 600 mm.

Sıfır boşluk sağlayan hareket aktarımının pnömatik bağlanmasıyla iş milinin otomatik dönüşünü sağlayan motor (patentli sistem).

Hem iş mili gövdesi hem de iş mili tutucusu için C Ekseni ekranı.

Standart mekanik/elektronik ve optik ekipman:
Gövde ve kolon doğal granitten yapılmıştır: Düzlemsellik sapması 2μm/Mt, Taylor Hobson elektronik ölçüm sertifikası ile 1μm/Mt.
ELBO CONTROLLI NIKKEN optik cam cetvel AS 371 Lineer dönüştürücü HP sertifikalı.
Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.
Yüksek mekanik dayanıklılık ve uzun ömür sunan paslanmaz çelik konstrüksüyonlu makine yapısı, zemine monte edilmiş 3 sabit ve 1 ayarlanabilir destek.
ISO/BT/HSK/VDI ..... vs. değiştirilebilir ≤2μm. salgı hassasiyetinde iş mili-tutucu.
0 ° -90 ° -180 ° -270 ° derecelerde iş mili pozisyonlama.
Her değiştirme işleminden sonra iş mili tutucuyu otomatik olarak tanımlamak için NFC teknolojisine sahip iş mili tutucu tanımlama sistemi (SP-ID).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (Toplam 4 ad.).
Üniversal elektro mekanik takım tutma (sadece ISO).
Eksenin açısal sapması olmaksızın-sıkma kuvvetinin radyal kompanzasyonu ile iş mil tutucu dönüşünün pnömatik-mekanik frenlemesi.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Takımların ölçümü ve kesme kenarı incelenmesi için görüntü sistemi:
C-MOS sensör - 10 x 10 mm frame.
26 kat büyütme.
Bi-telesentrik lens.
Dairesel netlik hatasını önlemek için çift düşük diyafram değerli lens.
Halka lensli kırmızı ışık episkopik LED aydınlatıcı, kırmızı ışıklı diaskopik LED noktasal aydınlatıcı.

Makinanın kullanıcı arayüzü:
Full HD 22” LCD renkli dokunmatik ekran.
Intel I3 Quad Core işlemci.
UBUNTU 14.04 LTS LINUX işletim sistemi.
Solid state disk sürücü ve hard disk.
X ve Z eksenlerinin maksimum 2mm/sn hız ile kontrolü.
4 USB bağlantı noktası.
Bir LAN ağ bağlantı noktası ve kablosuz bağlantı (Wi-Fi 802.11 150Mb/s).

Standart Yazılım:
Operatör-tezgah arayüzü, tek ekran işlevi sayesinde basit ve sezgiseldir (ISO 7000’e göre).
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
CNC tezgah orijini ve iş mili adaptörü yönetimi.
Takım listesi oluşturma ve / veya tek takım.
Ayrıca özelleştirilmiş bir format oluşturma imkanı.
Teorik ölçüm ve tolerans yönetimi.
Takım seti ve ofsetleri için Post Prosesör.
Otomatik CNC tezgah orijini değişimi.
Takım setine ait dosya yazdırma.
Tek kesici veya çok kenarlı kesiciler için otomatik takım ölçüm döngüleriyle iş mili tutucu otomatik dönüşü.
DXF formatlı teknik resimler, bir çizimi canlı bir takım profili üzerine bindirmek için içe aktarma özelliği.
Takım profilini DXF formatında dışa aktarılabilme imkanı.
Bir veri matris etiketi / kodu kullanarak takım tanımlama ve veri aktarımı için TiD altyapısı.
Manyetik çip kodu tutucular için hazır (Balluff, donanım dahil değildir ve isteğe bağlı olarak mevcuttur).
Elbo Controlli NIKKEN TP32 yönetim yazılımıyla entegrasyon sağlamak için çift işletim sistemi ve ikiz monitör seçeneği.
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 1282 mm, Yükseklik = 1874 mm, Genişlik = 672 mm. Net ağırlık: 270 Kg.
