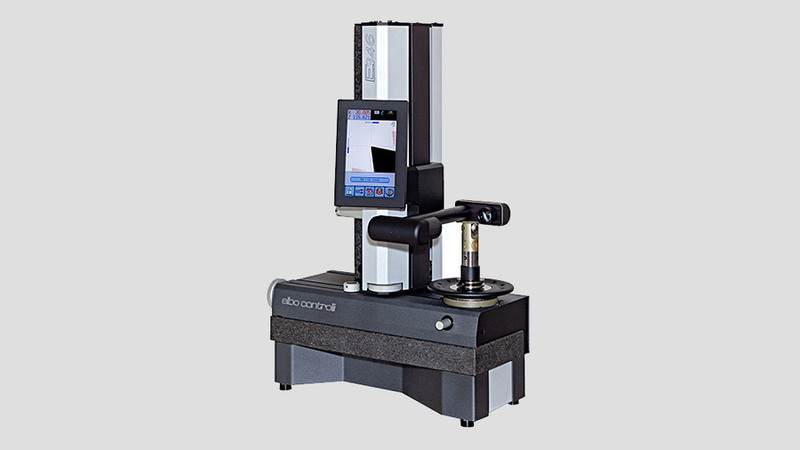

E346i Takım Ön Ayar makinesi, yeni nesil gelişmiş takım ön ayar makinelerimiz için giriş seviyesi seçeneği olarak geliştirilmiştir.

Sıfırdan yeniden tasarlanan ve tamamen yeni mekanik ve elektronik özelliklere sahip E346i, doğal granit gövde ve kolonu, ergonomik tasarıma sahip elektro kaynaklı ve gerilmiş çelik konstrüksiyona sahiptir.

  • Hassas iş mili sistemi tek parça olup - adaptör ihtiyacını ve kullanımlarıyla ilgili hataları ortadan kaldırır.

  • DNC sisteminizle çalışma DPP, makine kontrolörüne ve ilgili takım ofset sayfalarına doğrudan yükleme için ölçülen takım verilerini CNC koduna dönüştürür.

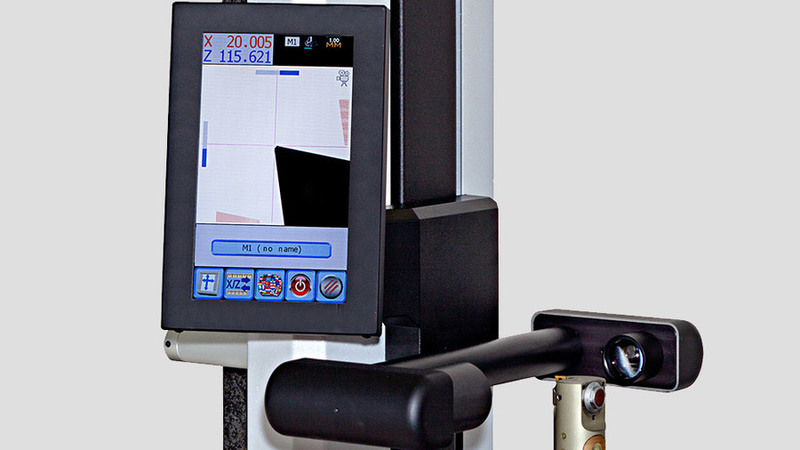

  • Sezgisel bir simge sistemi ile tam operatör kontrolü sağlayan yeni ve daha büyük bir 9 "TFT LCD Dokunmatik Ekran içerir.

Yazılım paketi

E346i modelimizde ayrıca TD346 yazılım paketimiz bulunmaktadır. DNC sisteminiz aracılığıyla çalışan yazılım, ağınız üzerinden tezgah kontrolörüne ve ilişkili takım ofset sayfalarına aktarmak için ölçülen takım verilerini CNC koduna dönüştürür (TD346 için ilk yirmi kullanım ücretsizdir - isteğe bağlı olarak ek bir Dongle mevcuttur).

E346 BROŞÜR

(PDF - 954 KB)

TEKNIK BILGILER

Ölçme aralığı: Çap maks. 360 mm (radyus 180 mm); yükseklik maks. 460 mm.

Standart mekanik/elektronik ve optik ekipman:
Maksimum doğruluğu garanti etmek için gövde ve kolon doğal granitten yapılmıştır.
ELBO CONTROLLI NIKKEN optik cam cetvel AS 371 Lineer dönüştürücü.
Eksen çözünürlüğü: X= 1 μm, Z= 1 μm.
Elektro kaynaklı ve gerilimi alınmış çelikten bir makine yapısındadır.
ISO/HSK/VDI ..... vs. değiştirilebilir iş mili-tutucu (belirtilecek).
Lineer kızaklar: X ekseni için 2 ve Z ekseni için 1.
Ömürboyu yağlama gerektirmeyen, çift bilya sirkülasyonlu kızak (toplam 3ad).
İşmili tutucusu dönüşünün manuel olarak frenlenmesi.
Arşimed sipiral yayının sabit karşı yük ile dengelenmesi.

Makinanın kullanıcı arayüzü:
Elektronik sürücü RISC 32 bit teknolojisi.
110mm x 200mm, 25x büyütme, 9” dokunmatik ekran.
Td 346 - Takım verileri E346.

Standart yazılım:
Operatör-makine arayüzü, tek ekran işlevi sayesinde basit ve sezgisel.
Entegre dokunmatik ekran sayesinde kullanım kolaylığı.
9 CNC Tezgah orijini ve 9 takım seti (her biri en fazla 99 takım).
Kullanım dışı haller için örtü.

Boyutlar: Uzunluk = 598 mm, Yükseklik = 901 mm, Genişlik = 408 mm. Net ağırlık: 77 Kg.

E346i
X Ekseni Ölçüsü (Çap) 360
Z Ekseni Ölçüsü (Boy) 460
Doğal Granit Gövde ve Kolon
Değiştirilebilir İş Mili Sistemi
C Ekseni Görüntüsü İş Mili Gövdesi ve İş Mili Kartuşu
Değiştirilebilir İş Mili Maks. salgısı 4µm
İş Milinin Otomatik Dönüşü
0 ° -90 ° -180 ° -270 ° derecelerde pozisyonlama.
İş Mili Freni Manual
İşmili Tanımlama Sistemi (NFC tanıma)
Sıkma Sistemi Manual
Takım Ölçme Kapasitesi
Elbo Controlli NIKKEN Üçlü Kamera Sistemi (Kesme Kenarı İnceleme)
Ana Kamera Sistem Çözünürlüğü 1µm
Ana Kamera Sistemi Ölçüm Aralığı (C-MOS Sensör Çerçeveli Görüntü Alanı) 4.8mm x 4.8mm
İkincil Kamera Sistemi Ölçüm Aralıkları (Çerçeveli Görüntü Alanı)
Ana Kamera Büyütme 25X
İkincil Kamera Sistemi Büyütme
Elbo Controlli NIKKEN Sertifikalı Optik Ölçek Eksenleri Çözünürlüğü 1µm
Elbo Controlli NIKKEN GS371 Sertifikalı 'Doğal Granit' Optik Ölçek Eksenleri Çözünürlüğü
Dokunmatik Ekran Sistemi (Operatör Arayüzü) TFT 9"
Klavye ve Maus
Elektronik / İşlemci RISC 32bit
Yazılım / İşletim Sistemi Elbo NIKKEN
Veri depolama FLASH
Elbo Controlli NIKKEN Takım Yönetim Yazılımı Td346
Takım Seti Yönetimi ve genel amaçlı post prosesör
DXF Dosya Alma ve Oluşturma
Balluff Okuma / Yazma (Balluff Donanımı Gerekli)?
Elbo Controlli NIKKEN TiD ?
Elbo Controlli NIKKEN TP32 ?
Elbo Controlli NIKKEN Çift Ekranlı ve Çift İşletim Sistemi Seçeneği ile 'Entegre Çözüm'?
