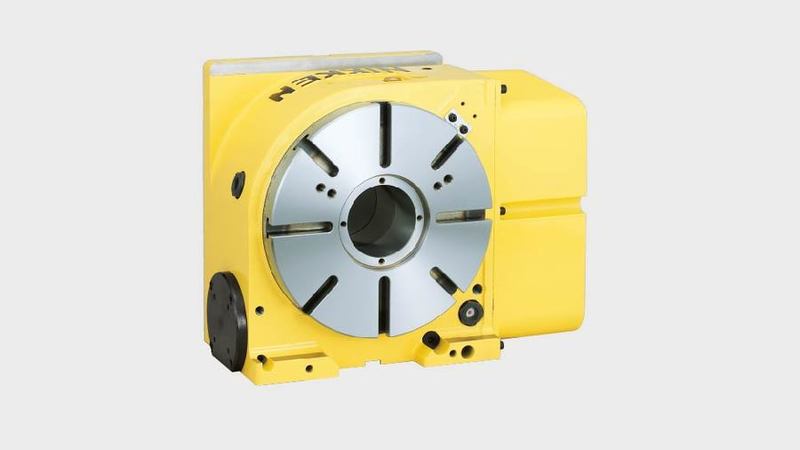

CNC260, NIKKEN tarafından bugüne kadar üretilmiş çok yönlü bir Döner tabladır. Bu tablo, minimum maliyetlerle 4. eksen yetenekleri sağlamak için geniş bir yelpazedeki dikey işleme merkezlerinde kullanılır.

Döner tabla standart bir hava freni ile monte edilebilir veya sıkma torkunu neredeyse 1568 Nm gibi üç kata çıkaran bir hidrolik fren sistemi ile donatılabilir.

CNC260, uygulamaya bağlı olarak dikey veya yatay olarak kullanılabilme özelliğiyle işleme merkezinizin kullanımını maksimuma çıkarmak için mükemmel bir çözüm sunar.

The CNCZ260 ın, hızlı bir şekilde yatırım geri dönüşü sağlayabilen, standart olarak yüksek hızlı motoru vardır.

Döner tabla, özel isteklerinize göre çeşitli motor ve kontrol üniteleriyle tedarik edilebilir - daha fazla bilgi için indirme bölümüne bakın veya bizimle iletişime geçin.

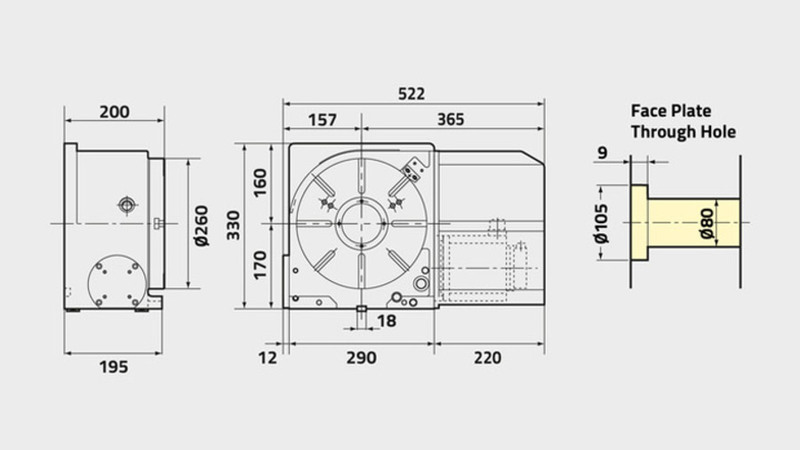

CNC(Z)260
Tabla Çap[Ømm] 260
Tabla Ölçüsü/Tipi Standart
Standart Motor Yönü (Sağ Tablalar için Sol yan Seçenek mevcut) Sağ
İş Mili Delik Çapı [Ømm H7] 80
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 170
Merkez Yüksekliği [mm] 12
Sıkma Sistemi Hava/Hidrolik
Sıkma Torku [Nm] 588/1568
Motor Şaftında Tabla Ataleti [Kg m2 x 103] 0.33
Servo Motor [d/d] αiF4·3000
Min. Artış [Derece] 0.001
Dönme Hızı [d/d] 25.0 (50.0)
Toplam Redüksiyon Oranı 1/120 (1/60)
Indeksleme Hassasiyeti [sn.] 20
Indeksleme Hassasiyeti Ultra Hassas [sn.] N/A
Net Ağırlık [Kg] 115
Maks. Masada Dikey İş Yükü [Kg] 175
Maks. Masada Yatay İş Yükü [Kg] 350
Maks. Masada Yatay İtme Yükü [N] 42480
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) [FxL Nm] 1442
Maks. Masa üzerindeki itme Yükü [FxL Nm] 2320
Maks. Dengesizlik Yükü (Destekli Dikey) [Nm] 50
Maks. İş Ataleti [Kg m2] 3.2 (1.6)
Sürme Torku [Nm] 192 (153)
